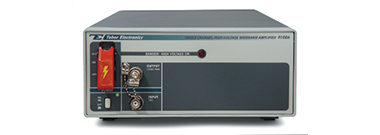

Tabor 9100A單通道400Vp-p信號放大器
主要特性和功能
?高壓輸出至400Vp-p（±200V）
?輸出電流為125 mA
?從DC到> 500kHz的全功率帶寬
?斜率達到400V /μs
?監控輸出
?適用于多種應用的精確信號放大
?兼容任何Tabor波形發生器
9100A單通道400Vp-p信號放大器主要特點
9100A可輸出-200V至+ 200V的信號，連續電流高達125mA。輸出由0.1Ω源驅動，可以驅動高達1nF的容性負載，同時保持其全幅度范圍。9100A具有后面板監視器輸出，可將主輸出信號除以100，用于需要使用低壓傳感器監視輸出信號的應用。
在9100A的設計過程中，安全性發揮了重要作用。通過前面板機械開關阻止到放大器電路的高壓路徑，并且通過安全閂鎖防止意外地向UUT施加高功率。只有在安全閂鎖抬起并且高壓開關轉到ON位置后，9100A才會輸出高壓信號。在緊急情況下，人們可以敲擊保護閂鎖以立即從輸出端子移除高壓電源。作為額外的視覺安全功能，只要打開高壓，前面板上就會發出紅光。
主要技術指標
帶寬（-3dB） | |
小信號 | 1.5MHz@20Vp-p |
大信號 | 500kHz@400Vp-p |
準確度 | ±（2%+50mV），方波@1kHz |
THD | <0.1%@10Hz-50kHz；<0.8%@50-200kHz |
