主要特性和功能
?利用信號分析工具，應對基本的信號表征
?借助可選的內置跟蹤發生器，可以執行經濟高效的激勵響應測量
?X 系列測量應用軟件添加重要功能
?可以在研發和微波教育實驗室中與培訓套件結合使用，通過實踐加深對理論知識的理解

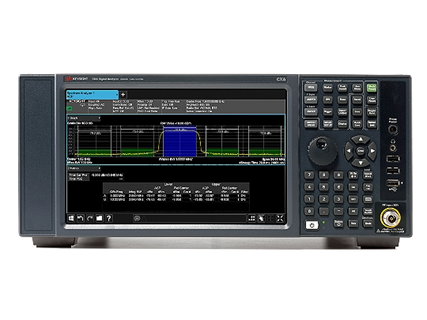

N9000B CXA信號分析儀概述
CXA 為通用和教育應用中的經濟高效測試奠定堅實基礎。CXA 是目前用于基本信號表征的一款低成本工具。
適用于此產品的軟件
用于信號/頻譜分析儀的 X 系列測量應用軟件
?便于使用的測量助您看得更深、了解更多
?內置的專業技術和簡化的操作，確保您正確執行測量并獲得可重復的測量結果
?可通過購買新儀器獲得，也可作為售后升級選件獲得
89600 VSA 軟件
?解調和矢量信號分析
?在多個無線幀中對 MAC、RLC 和 RRC 層信息進行解碼和驗證
?蜂窩、無線連通性、航空航天、國防、通用
生產力軟件
?使用簡單易用的軟件連接和控制儀器
?單臺儀器和多儀器的控制和排序
?安裝、轉移和管理許可證 ?校準和調整功能
N9000B CXA信號分析儀主要技術指標
頻率范圍 | 9 kHz 至 26.5 GHz |
頻率選件 | 3, 7.5, 13.6, 26.5 GHz |
最大分析帶寬 | 25 MHz |
帶寬選件 | 10 MHz（標配），25 MHz |
1 GHz 時的 DANL | -163 dBm |
1 GHz 時，10 kHz 頻偏處的相位噪聲 | -110 dBc/Hz |
1 GHz 時，1 MHz 頻偏處的相位噪聲 | -130 dBc/Hz |
總體幅度精度 | ±0.5 dB |
三階截獲（TOI），1 GHz 時 | +17 dBm |
1 GHz 時的最大三階動態范圍 | 111 dB |
應用——通用 | ?89600 VSA 軟件 ?模擬解調 ?噪聲系數 ?相位噪聲 ?脈沖 ?激勵響應 ?EMI ?MATLAB ?Vector Modulation Analysis |
應用——蜂窩 | ?GSM/EDGE ?LTE/LTE-Advanced ?NB-IoT ?W-CDMA/HSPA/HSPA+ |
應用——無線連通性 | ?Bluetooth? (BR/EDR/LE4.2/5.0) ?Short Range Communications (ZigBee, Z-Wave) ?WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax) |
標準衰減器衰減范圍 | 50 dB |
標準衰減器步進 | 10 dB |
觸發 | ?電平 ?射頻猝發 ?線路 ?外置 ?周期 |
10 GHz 時的 DANL，不配備前置放大器 | -142 dBm/Hz |
N9000B CXA信號分析儀主要選購信息
各種頻率范圍可供選擇：
N9000B-503 9 kHz至3 GHz
N9000B-507 9 kHz 至 7.5 GHz
N9000B-526 9 kHz 至 26.5 GHz
N9000B-513 9 kHz 至 13.6 GHz
擴展性能選件：
N9000B-FSA 2dB步進衰減器
N9000B-EDP 增強的測量顯示包
N9000B-PFR 增強的頻率參考
軟件 | 應用 |
N9063C | 配有多點觸控用戶界面、適用于 UXA 的模擬解調測量應用軟件 |
N9067C | 脈沖測量應用, 多點觸控用戶界面 |
N9068C | 相位噪聲應用軟件，多點觸控用戶界面 |
N9069C | 噪聲系數測量應用軟件，多點觸控用戶界面 |
N6171A | MATLAB 軟件 |
N9073C | W-CDMA/HSPA/HSPA+ 測量應用, 多點觸控用戶界面 |
N9077C | WLAN 802.11a/b/g/j/p/n/ac/af/ah 測量應用, 多點觸控用戶界面 |
N9080C | LTE/LTE-Advanced FDD 測量應用, 多點觸控用戶界面 |
N9082C | LTE / LTE-Advanced TDD 測量應用, 多點觸控用戶界面 |
N9084C | 短距離通信測量應用, 多點觸控用戶界面 |
N9081C | 藍牙測量應用, 多點觸控用戶界面 |
