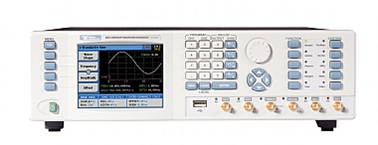

SE5082任意微波波形發生器

SE5082任意微波波形發生器主要特點

全新SE5082為高速任意波形發生器設立了新標準。模擬帶寬接近7 GHz，全新的SE5082可以達到遠高于其采樣率的頻率。將這種巨大的模擬帶寬與多奈奎斯特區域操作相結合，SE5082能夠解決遠遠超出基帶和微波頻率的應用。

信號完整性

當今測試和測量應用中重要的要求之一是高信號質量。Tabor的SE5082獨特平臺具有典型的SSB相位噪聲，在100MHz時小于-115dBc，在1GHz時小于-105dBc，載波偏移為10kHz，在1GHz載波下具有<-70dBc的優異SFDR，可提供很好的信號之一在市場上，滿足對清晰和精確信號的不斷增長的需求。

多奈奎斯特運算

傳統上，由于帶寬和架構限制，AWG僅在奈奎斯特區域工作，因為較高奈奎斯特區域中的信號被抑制。但是，如果這些信號沒有被抑制呢？這意味著通過適當?shù)臑V波器，可以生成遠高于AWG采樣率的信號。SE5082采用新技術，提供不同的采樣模式，可根據奈奎斯特區域優化性能。例如，在RF采樣模式下，由于數據每半個時鐘周期被反轉，因此DAC采樣速率相當于加倍，因此看起來DAC可以采樣高達10GS / s。結合適當?shù)妮敵瞿K和采樣模式，用戶可以生成7GHz以上的信號，并進入微波C波段，X波段甚至K波段區域。

可配置輸出選項

不同的應用需要不同的輸出路徑 這就是SE5082提供各種工廠配置輸出模塊的原因。每個輸出模塊提供不同的放大器路徑，利用符合您特定應用需求的優勢。例如，高壓模塊，它提供2Vpp到50Ω但是帶寬受限，用于各種時域應用，而對于需要更快上升時間和更高帶寬的應用，可以訂購DC輸出模塊，其提供1.2Vpp，<100ps上升時間和3GHz帶寬。默認配置是直接DAC輸出路徑，提供540mVpp，<85ps的上升時間和4GHz帶寬。

智能信號生成

生成IQ信號的能力是任何RF或通信工程師的基礎。憑借先進的任意功能和高度同步的通道，SE非常適合生成數字調制。新的SE5082即使在1.8GHz IQ帶寬下也能提供出色的EVM性能，16QAM調制的EVM低于1％，這使其成為目前市場上價格IQ源的性能。

SE5082任意微波波形發生器主要指標
