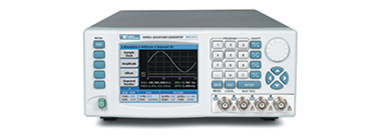

Tabor WW系列4通道函數/任意波形發生器
主要特性和功能
?四通道200 MS/s任意/函數波形信號發生器
?16 bit分辨率
?高達4M波形存儲器
?50Ω輸出10 Vpp，開路輸出20 Vpp
?多種運行模式：觸發器、定時器和觸發延時
?四個獨立的同步輸出通道
?強大的序列生成器可以用戶設定的模式鏈接和循環各段波形文件。可存儲高達10種不同的序列表
WW系列4通道函數/任意波形發生器主要特點
WW系列任意波形發生器產品通過綜合兩種技術有了新突破。 作為一種真實的、基于存儲器的任意波形信號發生器（AWG），并帶有所需的內存管理能力來創建復雜波形，它也可以執行許多標準調制類型和頻率捷變能力的直接數字合成。 因為性能優異、應用范圍廣，WW系列發生器可應用于嚴苛的實驗模擬并為其提供解決方案。
信號完整性
WW系列在四個獨立通道上均提供了高的信號帶寬以確保準確復現模擬測試信號。最高每通道200MS/s的采樣率，高達16位的垂直分辨率，80MHz的信號輸出，一鍵式的波形文件下載，確保生成信號的保真度和兼容性。
四個同步通道
WW系列四個通道都采用相同的參考時鐘和相同的采樣時鐘。這種四通道產品的巨大優勢就是可以準確的控制各個通道間的相位，對于需要XY驅動的雙通道應用或三相電力仿真、甚至四通道的MEMS控制器，四通道同步的WW系列是很好的選擇。
WW系列4通道函數/任意波形發生器選購指南
WS5064 | WS1074 | WS2074 | |
通道數 | 4 | 4 | 4 |
最大頻率（正弦/方波/其它） | 25/15/7.5MHz | 50/30/15MHz | 80/50/25MHz |
波形l類型 | 標準、任意波、脈沖、序列和調制 | ||
采樣率、分辨率 | 50MS/s、16bits | 100MS/s、16bits | 200MS/s、16bits |
存儲深度 | 512K（1M可選） | 1M（2/4M可選） | 1M（2/4M可選） |
調制類型 | AM、FM、任意FM、FSK、Ramped FSK、Sweep、（n）PSK、（n）QAM | ||
最大幅度（50Ω） | 10Vp-p | ||
轉換時間（典型值） | <8ns | <6ns | <4ns |
數字輸出 | N/A | 16Bit LVDS并行輸出 | |
顯示 | 3.8”彩色LCD | ||
存儲管理 | 2K分段；4K步進；1M循環 | 10K分段；4K步進；1M循環 | |
連通性 | USB、LAN、GPIB | ||
