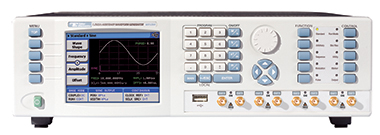

WX2180C系列高速任意波形發生器

WX2180系列任意波形發生器主要特點

除了能夠生成精確至1個采樣點的任意形狀的波形能力外，WX2180C系列還可用作全功能標準，調制或脈沖/碼型發生器，以解決各種應用。WX2180C系列配備高達2.3GS / s，14位DAC和高達32M點的存儲器，可以生成任何波形，短或長，頻率高達1GHz，分辨率為14位，從而實現高精度的信號創建和在不損害信號保真度或系統完整性的情況下進行再生。

信號完整性

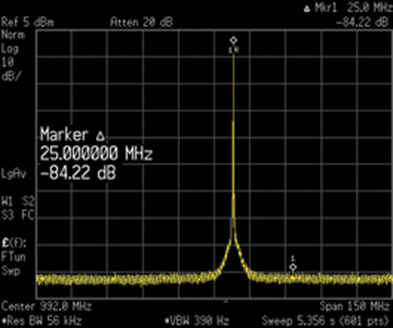

當今測試和測量應用中重要的要求之一是高信號質量。Tabor的WX2180C系列獨特平臺具有典型的SSB相位噪聲，在100MHz時小于-115dBc，在1GHz時小于-100dBc，載波偏移為10kHz，在1GHz載波下具有<-60dBc的優異SFDR，可提供很好的信號之一在市場上，滿足對清晰和精確信號的不斷增長的需求。

通用或獨立時鐘

新的四通道架構提供兩個SCLK源，使用戶可以在通用或獨立的SCLK源之間進行選擇。一個通用的SCLK源允許所有輸出與10ps的偏斜控制完全同步，以實現通道之間精確和受控的相位，非常適用于許多XY模式，I＆Q輸出甚至4通道MIMO鏈路應用。或者，用戶可以選擇使用兩個獨立的SCLK源，從而產生兩個獨立的通道耦合（1和2和3和4），每個通道耦合都能夠被編程為輸出不同的功能形狀，頻率，振幅水平和/或以不同的運行模式運行實際上，在一個盒子中有兩個獨立的雙通道儀器。

直流或高壓輸出放大器

您的實驗室是否需要不同的輸出路徑？大！WX2180C系列最多四個通道提供兩個單端或差分端直流耦合輸出放大器：2Vp-p至50Ω，700MHz帶寬，適用于要求優化轉換和像差的應用或4Vp-p至50Ω，350MHz帶寬，適用于要求較高的應用電壓。

強大的分段和序列

解決幾乎所有復雜的應用程序，強大的分段和序列產生幾乎無窮無盡的復雜波形。波形存儲器可分為多個波形段，并以用戶可選擇的方式排序，以創建具有可重復段，跳轉和嵌套的復雜波形，從而節省寶貴的存儲空間。WX2180C系列還允許您生成多達1000個序列場景并在它們之間進行排序，以在波形創建中生成更高級別的靈活性。

WX2180C系列任意波形發生器主要指標
