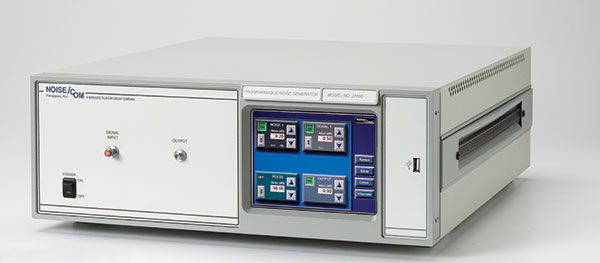

J7000A系列抖動噪聲發生器

Noisecom的J7000A系列可以發出具有高振幅因子的高斯白噪聲來模擬真實世界的隨機抖動,隨機抖動通常是指隨機性總抖動模型中的Rj，現在的高速數字電路面臨的挑戰之一是在很苛刻的時間/抖動容許的情況下達到低比特誤碼率的高速數據傳輸。它允許使用者使用內置的合路器將隨機抖動(Rj)直接加到數字碼流中, 或通過連接一個并口的延遲線輸入(delay line input)。合成后的輸出信號可以用示波器,誤碼儀或時間間隔分析儀來分析，通過加入精確數量的白噪聲，再測量降低后的信噪比(SNR)來評估接收機的性能。

J7000A系列有6種標準型號,但我們也可以根據客戶所需要的頻率,輸出功率或平坦度來定制。儀器具有最多到5個可選頻段的限帶濾波器供選擇。

儀器裝備有6.25”彩色TFT觸摸屏,用軟件菜單驅動來選擇噪聲電平, 噪聲開關切換, 噪聲源的選擇等，或經過Ethernet或IEEE-488選件進行遠程控制；儀表還可方便地集成到ATE系統中來降低生產測試時間。

通用指標
?   輸出白噪聲
?   最小18 dB的振幅因子
?   輸出噪聲電平: -3 dBm (+/-0.5 dBm)
?   噪聲衰減: 0到63 dB, 0.1 dB的步進( > 2 GHz時)
?   噪聲衰減器: ±0.2 dB 或0.5%
?   信號路徑增益: 0 ±1 dB.
?   特別低的信號路徑失真
?   標準SMA 連接頭
?   6.25”彩色VGA, TFT 觸摸屏
?   尺寸: 約43.7cm(寬) x 16cm(高,含底腳) x 49.5cm(長)
?   電源: 230 VAC, 50 Hz (選件03)
?   工作溫度: -10 ℃到+65 ℃

應用
?   用作Rj隨機抖動源
?   高速串行數字傳輸測試
?   BER和抖動測試
?   硬盤驅動通道測試
?   PCI Express, 10 Gig E, SATA

技術指標
