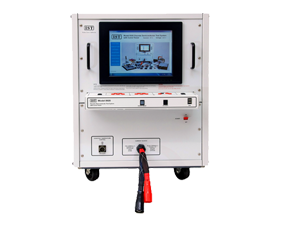

真正一臺完整并且有好的”性能/價格比”的半導體元件自動測試系統，能測試從毫瓦(mW)到千瓦(kW)級全功率的多種半導體元件
IST8900系列半導體元件自動測試系統，可以模擬元件在真正工作狀態之下的電流及電壓。并測量重要參數。IST 8920在大功率元件的導通參數上的測試 (Vce (sat)，Vds(on)，Rds(on)，Vsd，Vf，Vtm等) 上提供強制的恒流源可達 400A，800A，1600A，2400A，3200A，及 4800A，可依客戶的需求來選定。
在元件關閉狀態下的各項參數如崩潰電壓及漏電流的最高電壓可達 2.5KV，5KV，7.5KV，及10KV。
l 可檢測12種半導體元件達137個參數
l 具自我校正及自我系統故障診測之功能
l 采用視窗7的觸控屏幕計算機及易操作的軟件設計
l 測試程式可儲存及回復使用
l 量測MOSFETs及IGBTs各介面的電容值及柵極的輸入阻抗
l 具備有圖示儀各種特性曲線的繪圖軟件
l 提供全自動參數上的測量．并判別其好壞
l 恒溫控制的功能可加熱被測件至250度C
l 專用的各種測試工裝，快速便捷的測試各種大功率的模塊元件
l 具機械手介面可供晶圓或成品量產測試
l 提供6合1，IGBTs模組測試選件
l 可滑動的機柜設計以便維修調試或升級
l 安全啟動測試的功能，防止使用者因誤啟動而觸電
l 任何接腳有誤，損壞或不對的元件及測試座的錯誤，均可在啟動測試前的瞬間，安全快速的檢測到而停止測試
l USB接口，可同時外接打印機，鍵盤，與鼠標
l 提供精確的”凱文”測量回路，或可自動校準的”非凱文”測量
l 測試脈沖10us~300us，完全可調
IST 8900系列各元件的測試參數表
元件類型 | 漏電流 | 崩潰電壓 | 導通參數 | 放大倍率 | 觸發參數 | 閂扣參數 | 保持參數 | 開關參數 |
Bipolar Transistor | Iceo, Ices, Icev Icbo, Iebo | BVceo, BVces BVcev, BVcbo BVebo | Vce(sat) Vbe(sat) | hFE | Vbe(on) | |||
MOSFET Transistor | Idss, Igsr, Igsf Idsv | BVdss | Vds(on), Ids(on) Rds(on), Vsd | gFS | Vgs(th) Vgs(on) | Ciss, Coss, Crss, Zin | ||
IGBT | Ices, Igsr, Igsf | BVces | Vce(sat), Ic(on) Vf | gFS | Vge(th) Vge(on) | Cies, Coes, Cres, Zin | ||
TRIAC | Idrm, Irrm | BVrrm, BVdrm | Vtm 1/2/3/4 | Igt 1/2/3/4 Vgt 1/2/3/4 | IL 1/2/3/4 | Ih 1/2/3/4 | ||
SCR | Idrm, Irrm | BVdrm, BVrrm | Vtm | Igt, Vgt | IL | Ih | ||
GTO | Idrm, Irrm | BVdrm | Vtm | Igt, Vgt | IL | Ih | ||
DIODE | Ir | BVr | Vf, If | |||||
Zener Diode | Ir | BVz, BVr | Vf | |||||
J-FET | Igss | BVgss | Idss, Rds(on) Vds(on) | gFS | Vgs(p) | Id(p) | ||
Regulator | +/-Vo, +/-Ipk +/-Isc | +/-dV | +/-0r, +/-Ir | |||||
Optoisolator | Irrm, Ir, Iceo | BVceo, BVcbo BVebo | Vf, Ic(on), Vce(sat), Vtm | CTR, hFE | Igt | Ih | ||
TVS | Ir | BVr | Vbo, Ibo, dVbo |
圖示儀繪圖軟件
IST 8900系列是具有一觸控屏幕的計算機，內存有繪圖軟件，當使用圖示儀的功能時，8910/8920的測試系統，會在使用者指定的某一測試范圍內，隨著測試條件的變化，以點至點的方式執行高達32個高速測試步驟，并由此繪出一條或最多可達六條的曲線。由此來顯示此參數在此測試區間內的變化。并由鼠標在曲線上的移動，可得出其每一點的數據．其資料增量可為線性或對數模式。

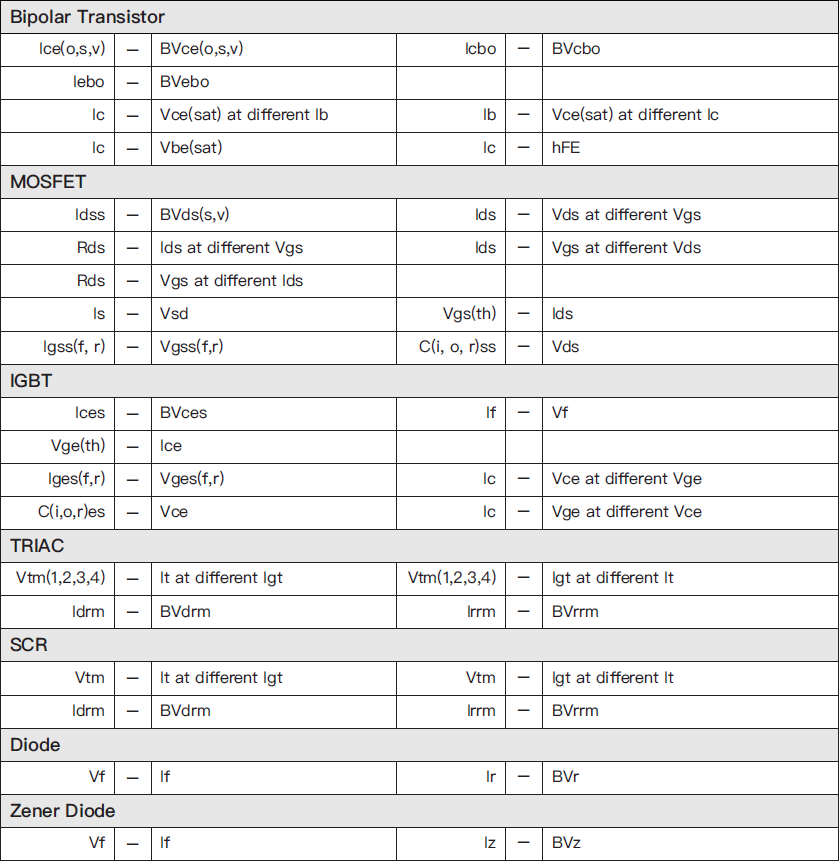

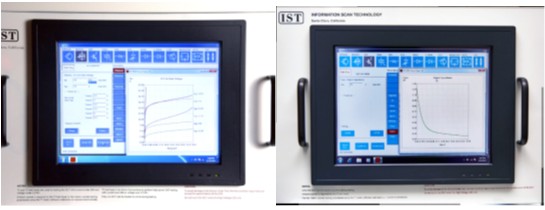

IST 8920(左圖)與IST 8910(右圖)，能執行各參數的圖示功能如下表：
IST 8920在大功率半導體元件上的測試
IST 8920在大功率元件的導通參數上的測試 (Vce (sat)，Vds(on)，Rds(on)，Vsd，Vf，Vtm等) 上提供強制的恒流源可達 400A，800A，1600A，2400A，3200A，及 4800A，可依客戶的需求來選定。在元件關閉狀態下的各項參數如崩潰電壓及漏電流的最高電壓可達 2.5KV，5KV，7.5KV，及10KV。
具有”凱文”量測回路的大功率測試工裝
IST 8920 專用的測試工裝可對大功率元件如 IGBTs，MOSFETs，三極管，GTOs，SCRs 及二極管，以極為快速無誤的進行測試，并可免去測試前的接線與拆線，費時錯接等問題．同時此工裝上的恒溫電熱板可加熱元件最高可達250度C．當元件被加熱至所設定的溫度后測試才可自行啟動。
IGBTs及MOSFETs開關功率耗損的分析
當元件在低頻工作下，其效率絕大部分取決于元件的導通參數 (如Vce (sat)，Vds(on)，Rds(on) )，若工作頻率升高時，元件各介面的電容量 (Cies，Coes，Cres，Ciss，Coss，Crss) 及柵級的輸入阻抗(Zin)，就變得越發重要了．不當的參數值會延 其開關速度，增加驅動上的損耗而使元件過熱，導致提早老化并大大降低其工作效率。
IST 8900 系列可精確的測量以上的各項參數，能測試并篩選出低耗損，高效率的元件是必要的．尤其在高頻技術應用廣范的當今。
二種型號以適應客戶的預算與測試上的需求
IST 8900 系列測試系統中，8910是一個中低功率，較低價的型號。而8920是具有全功率元件測試的能力。二者具有完全相同的功能與參數測試能力。只是在功率上，8920最高電流可達 4800A，電壓為 10KV．而8910的電流為 50A，電壓則為 2.5KV．其體積與重量都較小。
