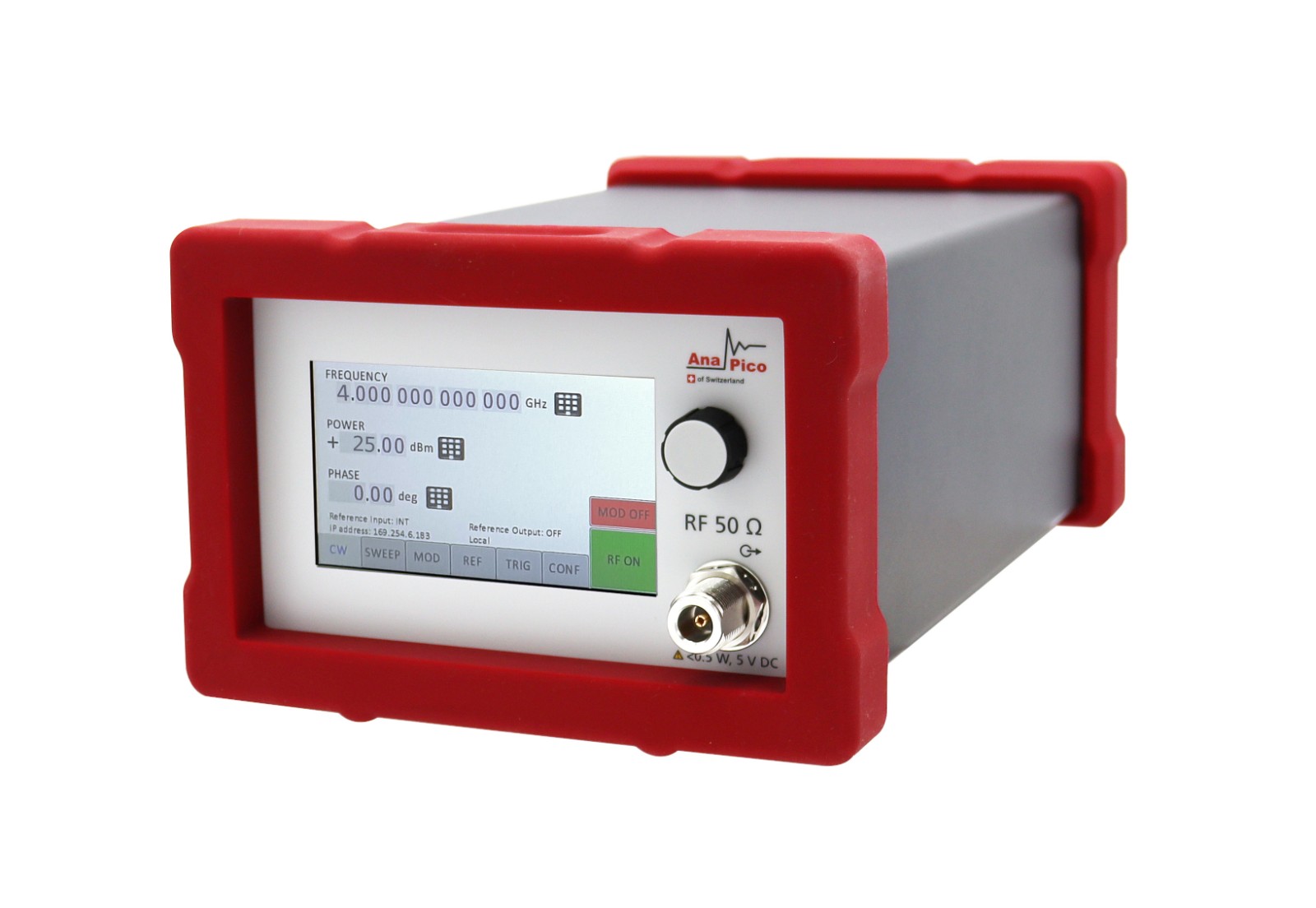

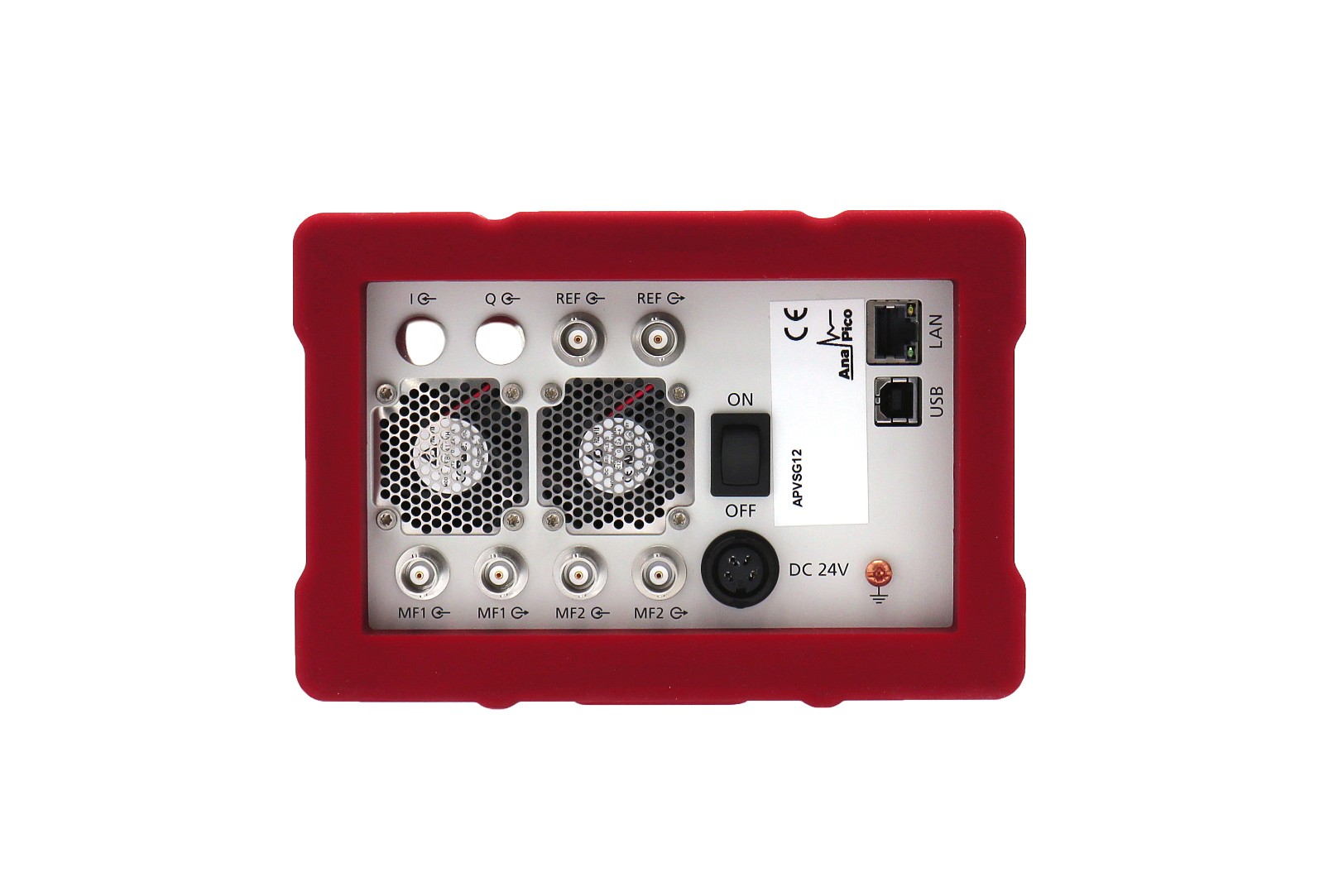

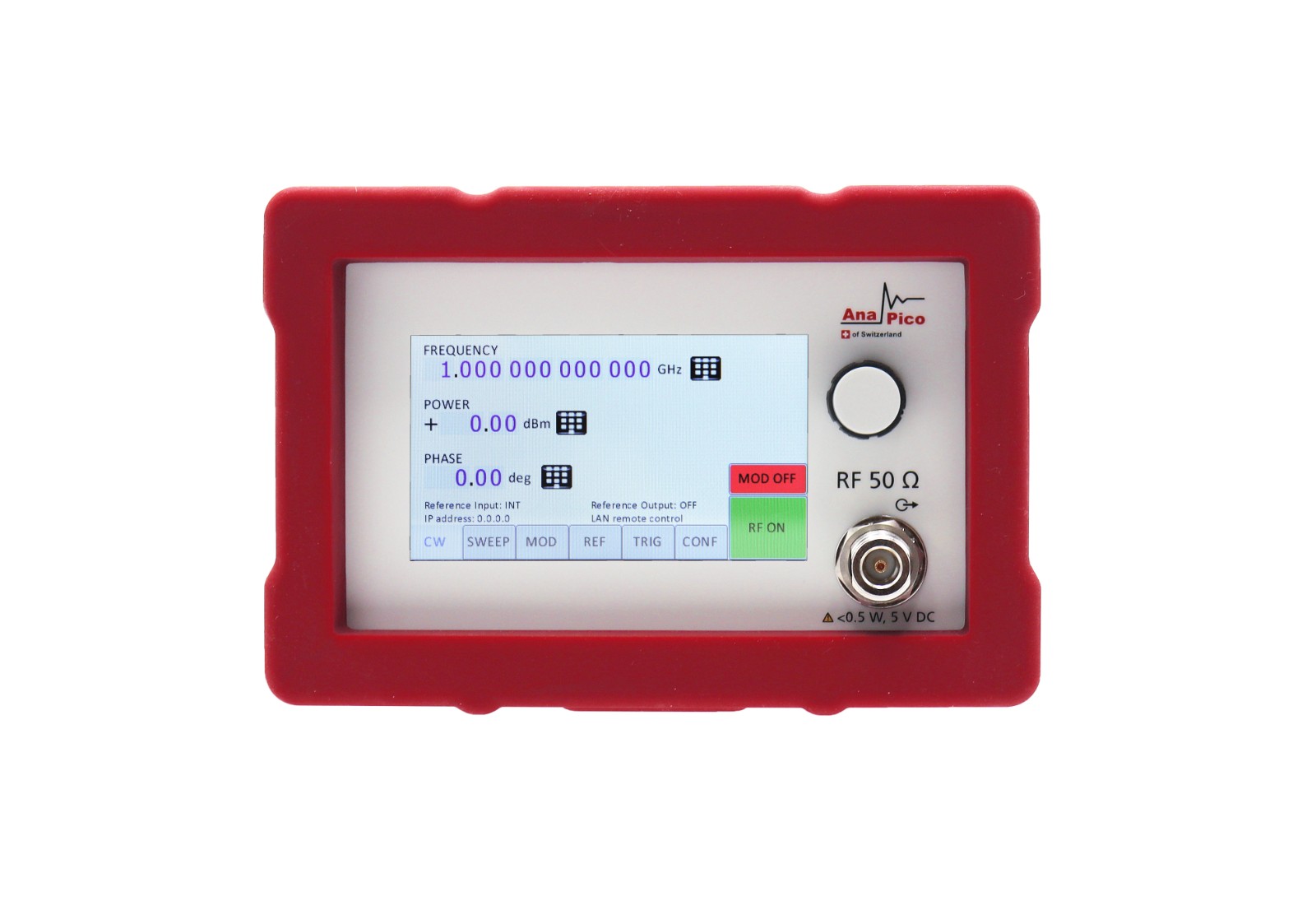

高達40 GHz的APVSG矢量信號發生器

APVSG是一種超快速切換矢量調制信號源，覆蓋10 MHz至40 GHz的連續頻率范圍。標準的APVSG可實現出色的超快速CW頻率掃描，線性調頻，脈沖內調制，脈沖整形，而且相位噪聲非常低。高性能內部I / Q調制器可實現定制的調制波形并支持專用的調制方案，包括航空電子調制（如VOR / ILS，MODE S或DME）。該設備可以通過觸摸屏輕松控制，也可以使用標準SCPI命令語言通過以太網和USB進行遠程訪問。提供了PC圖形用戶界面（GUI）來控制設備，并提供易于使用的界面來上載預先計算的IQ數據文件。GUI支持各種文件格式。

主要功能：

·         大信號帶寬：使用兩個任意波形發生器來產生帶寬為500 MHz的I / Q信號。該發生器具有對通用矢量調制方案的內置支持，并且為將加性高斯白噪聲（AWGN）受控注入信號路徑提供了直接支持。

·         出色的調制信號純度：最低的相位噪聲（在1 GHz載波和20 kHz偏移下為-145 dBc / Hz），低雜散和出色的諧波抑制

·         出色的EVM和ACPR性能

·         內置模擬調制，例如AM，FM，PM，脈沖

·         超窄脈沖序列（<5 ns），線性和非線性脈沖頻率線性調頻

·         內置數字調制方案，例如FSK，PSK，ASK，QAM

·         超快速跳頻和掃頻功能（在200 ns以下更新頻率，功率和相位）

·         強大的觸發系統，包括多個標記和輸入觸發。

·         快速控制端口（FCP）（并行BCD接口），用于快速外部信號控制

·         安全性：可用外部microSD

主要應用包括：

·         緊湊型超高性能矢量信號發生器IQ數據流

·         相干和天線波束成形的相干獨立可編程多輸出配置

·         用于雷達，電子戰（EW）和天線測試的復雜信號環境仿真

·         量子計算和量子通信

規格:

特征：

?出色的相位噪聲性能和超低雜散
?超快速切換和跳頻（<200ns切換時間）
?500 MS IQ數據速率，高達256 MS深度內部回放存儲器
?支持各種數字調制（PSK，FSK，FSK，QAM ）
?量子計算機實驗系統

應用：

?任意I / Q波形回放
?雷達信號模擬
?量子計算
?接收機測試
?航空電子調制仿真
?高速天線測試

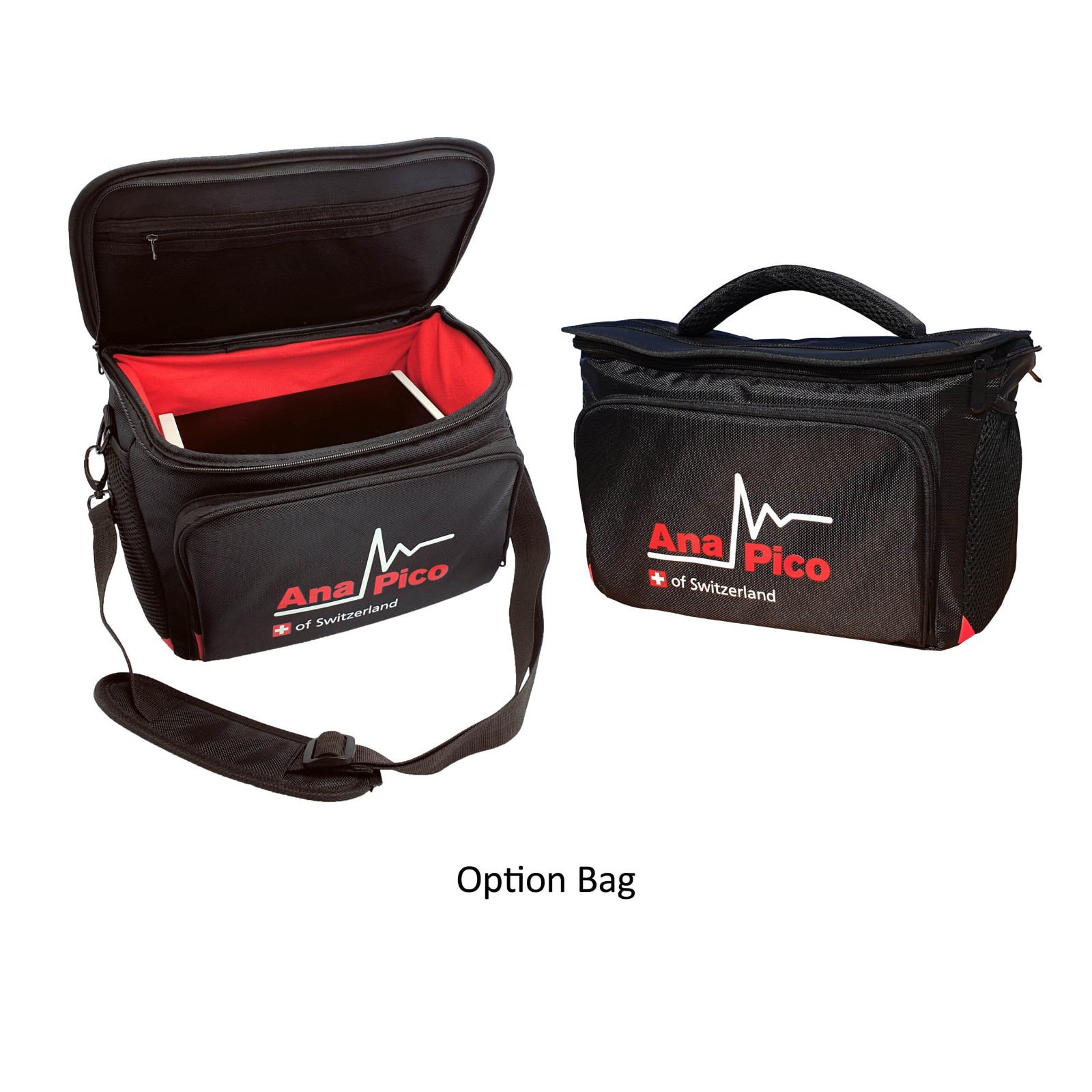

選件：
