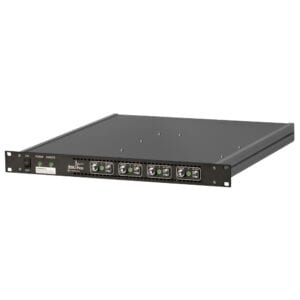

300 kHz至6、12、20、33或40 GHz相位相干2、3或4通道信號發生器
APMS系列是相位相干，多通道，超快開關和低相位噪聲信號發生器，頻率范圍為300 kHz至6、12、20、33和40 GHz。它們非常適合需要高質量信號，準確信號電平和寬輸出功率范圍的各種應用。選件FS具有出色的相位噪聲，良好的寄生和諧波抑制能力以及25μs的頻率切換速度。
AnaPico APMS多通道信號發生器系列在單個單元中提供多達4個相干，超快速頻率切換和非常低的相位噪聲信號源。頻率范圍為300 kHz至6、12、20、33或40 GHz。輸出功率范圍為-80 dBm至+25 dBm。通道可以在頻率，相位和幅度上獨立編程。所有單元都包括脈沖調制功能，而幅度，頻率和相位調制功能則可以選擇添加。
選件FS具有出色的相位噪聲，良好的寄生和諧波抑制能力以及25μs的頻率切換速度。高穩定性OCXO參考具有出色的頻率精度和穩定性。
發生器接受10 MHz，100 MHz（可選1至250 MHz）的外部參考信號和3 GHz的更高頻率時鐘，從而實現出色的相位穩定性和不同單元的通道之間的相干性。選件VREF擴展了外部參考功能，以接受1 MHz至250 MHz信號。
獨特的相位相干切換選項增加了以下功能：
· 相位相干切換– 2個通道之間的相位關系是確定的
· 相位記憶–通道切換回先前的頻率后，其行為就好像它一直在該頻率下連續運行一樣。
APMS系列非常適合需要高質量信號，準確信號電平和寬輸出功率范圍的各種應用。它在諸如量子計算（QuBit操縱和控制），雷達信號生成和衛星負載測試等領域擁有良好的成績。
APMS發生器采用標準的19英寸1U外殼，并提供USB和以太網控制接口以及可選的GPIB接口。每個接口都允許使用SCPI 1999命令集進行輕松，快速的通信。可以從任何主機系統快速實現對儀器的遠程控制。客戶提供的應用程序編程接口（API）和Matlab，Labview，C ++和其他商用工具的編程示例使測試實現非常簡單。
規格：
通道數 | 2 3 4 |
頻率范圍 | 300 kHz至6、12、20、33或40 GHz |
頻率分辨率 | 0.001Hz |
功率范圍 | -20至+25 dBm，-80至+25 dBm（帶選件PE4） |
頻率切換速度 | 500 μs（帶選件FS的25 μs） |
1 GHz時的相位噪聲：@10 Hz | -87 dBc / Hz（帶有選項LN的-100 dBc / Hz） |
1 GHz時的相位噪聲：@1 kHz | -130dBc/Hz |
1 GHz時的相位噪聲：@20 kHz | -145dBc/Hz |
1 GHz時的相位噪聲：@100 kHz | -150dBc/Hz |
接口 | 以太網，GPIB（SCPI v1990），USB |
調制 | AM，FM，PM，脈沖 |
掃描 | 頻率，列表，相位，功率 |
尺寸（寬x長x高），重量 | 19英寸1HE機箱：426 x 460 x 43毫米[16.8 x 18.1 x 1.7英寸]，10公斤 |
特征：
?極低的相位噪聲
?頻率快速切換
?相位相干切換選項
?相位記憶
?2至4個相位相干輸出
?出色的相位穩定性
?快速自適應脈沖整形
?量子計算機實驗系統
應用：
?雷達仿真
?量子計算
?大量自動化測試
?相控陣天線/波束成形
?電子戰
選件：
LN | 增強了相噪和頻率穩定性 |
LN+ | 增強近相位噪聲和進一步增強長期頻率穩定性 |
PHS | 相干切換 |
FS | 超快的頻率切換速度 |
WREF | 靈活的外部參考頻率支持范圍為1至250MHz |
MOD | 增加幅度，頻率，相位調制功能 |
FLASH | MicroSD卡插槽，用于可移動SD內存 |
PE4-12 | 電子步進衰減器（6和12 GHz版本） |
PE4-20 | 電子步進衰減器（20 GHz版本） |
PE4-40 | 電子步進衰減器（33 GHz和40 GHz版本） |
GPIB | GPIB接口 |
HI | 高隔離19英寸1HU外殼 |
WE | 一年保修（標準：2年） |
ReCal | 測試數據重新校準（建議：2年間隔） |
APMS06G-2-ULN | 2通道300 kHz至6 GHz超低相位噪聲，快速切換信號發生器，19英寸1HU機架安裝模塊 |
APMS06G-3-ULN | 3通道300 kHz至6 GHz超低相位噪聲，快速切換信號發生器，19英寸1HU機架安裝模塊 |
APMS06G-4-ULN | 4通道300 kHz至6 GHz超低相位噪聲，快速切換信號發生器，19英寸1HU機架安裝模塊 |
APMS12G-2-ULN | 2通道300 kHz至12 GHz超低相位噪聲，快速切換信號發生器，19英寸1HU機架安裝模塊 |
APMS12G-3-ULN | 3通道300 kHz至12 GHz超低相位噪聲，快速切換信號發生器，19英寸1HU機架安裝模塊 |
APMS12G-4-ULN | 4通道300 kHz至12 GHz超低相位噪聲，快速切換信號發生器，19英寸1HU機架安裝模塊 |
APMS20G-2-ULN | 2通道300 kHz至20 GHz超低相位噪聲，快速切換信號發生器，19英寸1HU機架安裝模塊 |
APMS20G-3-ULN | 3通道300 kHz至20 GHz超低相位噪聲，快速切換信號發生器，19英寸1HU機架安裝模塊 |
APMS20G-4-ULN | 4通道300 kHz至20 GHz超低相位噪聲，快速切換信號發生器，19英寸1HU機架安裝模塊 |
APMS33G-2-ULN | 2通道300 kHz至33 GHz超低相位噪聲，快速切換信號發生器，19英寸1HU機架安裝模塊 |
APMS33G-3-ULN | 3通道300 kHz至33 GHz超低相位噪聲，快速切換信號發生器，19英寸1HU機架安裝模塊 |
APMS33G-4-ULN | 4通道300 kHz至33 GHz超低相位噪聲，快速切換信號發生器，19英寸1HU機架安裝模塊 |
APMS40G-2-ULN | 2通道300 kHz至40 GHz超低相位噪聲，快速切換信號發生器，19英寸1HU機架安裝模塊 |
APMS40G-3-ULN | 3通道300 kHz至40 GHz超低相位噪聲，快速切換信號發生器，19英寸1HU機架安裝模塊 |
APMS40G-4-ULN | 4通道300 kHz至40 GHz超低相位噪聲，快速切換信號發生器，19英寸1HU機架安裝模塊 |
