AnaPico正式發布全新APMSYN22寬帶頻率綜合器

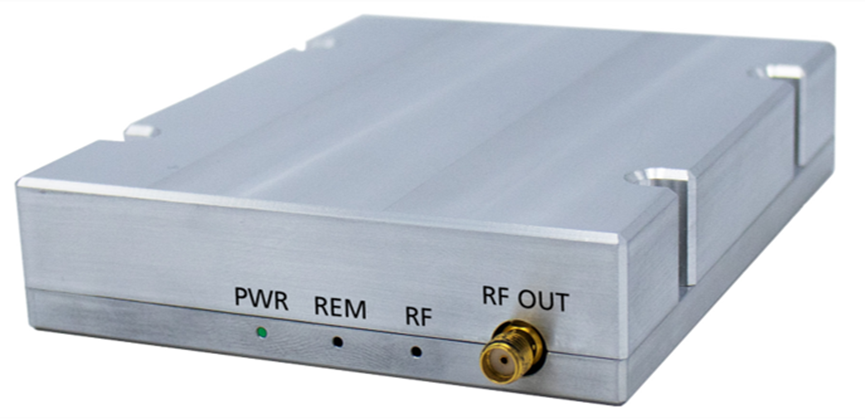

AnaPico日前正式發布了全新的APMSYN22捷變頻頻率綜合器，該頻率綜合器不同以往類似產品，它除了擁有小巧的機身結構外，它可以以0.01Hz的頻率分辨率輸出100kHz~22GHz功率高達+25dBm的寬帶信號，同時擁有出色的相位噪聲指標和快至5μs的捷變頻時間。

?       頻率范圍：100kHz至22GHz

?       切換時間：5μs

?       輸出功率：-40dBm至+25dBm

?       1GHz相噪：-132dBc/Hz@20kHz

?       連續波、掃描、脈沖輸出

?       1GHz輸入輸出同步信號支持多臺設備相參級聯

?       體積小巧：134x95x24mm / 450g

為相參系統而生：

APMSYN22非常適合多臺設備級聯組成相參系統，為此APMSYN22采用了類似AnaPico高端多通道相參信號源APMS系列的內部架構，采用高參考時鐘進行多個模塊間的同步輸出非常穩定相參信號。

更具創新的是，當多個APMSYN22進行相參系統集成時并不需要額外的高穩定參考輸入，只需將其中一臺設備作為主機，其余設備作為從設備，由主機輸出1GHz的內部參考至下一臺從設備的參考輸入，再由這臺從設備的參考輸出端口以菊鏈的方式將主機的1GHz參考信號傳遞至下一個從設備，以此類推……理論上可以實現無數個相參通道的輸出。

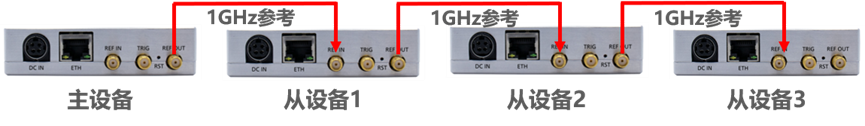

示例：當4臺設備級聯組成一個四通道輸出的相參源系統時，無需從外部額外引入共參考，APMSYN22標準提供了準確度高達±30ppb的1GHz高頻高穩定度的參考時鐘輸出（1GHz高頻參考同步信號對于長時間穩定輸出相位相干信號至關重要?。?。此時的同步時鐘僅需在主設備上設置產生，從設備僅需設置為1GHz的外參考輸入，所有的從設備1GHz外參考輸入實際上都是由主設備輸出的，并經由第一個從設備內部功分及放大傳遞至下一個從設備，如此循環可實現非常多通道輸出的相參系統

與其他廠商不同，AnaPico的信號源產品均采用了1GHz高頻的參考同步信號，這樣可以在相參系統中獲得比傳統100MHz作為參考輸入同步信號更加優異的相對相位穩定性！

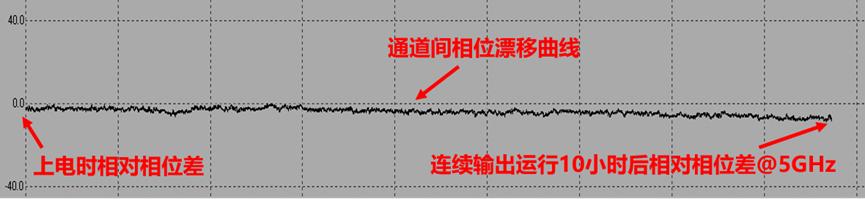

APMSYN22采用推薦的方式實現多通道相參輸出系統時，以每個通道同時輸出5GHz連續波為例，可以確保在連續運行10小時后，通道與通道間的相對相位差漂移僅為±0.5°

優異性能的廣泛應用：

APMSYN22的體積小巧，性能優異，成本合適，非常合作伙伴進行系統集成甚至整機廠商的OEM應用：

?       系統時鐘源

?       用于雷達信號生成和測試的多通道相位相干配置

?       波束賦形、MIMO接收機研發

?       量子計算：作為 IQ 混頻器和參數放大器泵浦的本振

?       電子戰

?       微波光子及光譜學

對于MIMO、相控陣雷達以及量子計算的多個模塊的相參應用，我們還提供了NOXO選件，該選件可以移除所有從設備中的參考晶振以幫助客戶節約成本！

作為一個小巧的模塊，它擁有臺式信號源級別的性能：

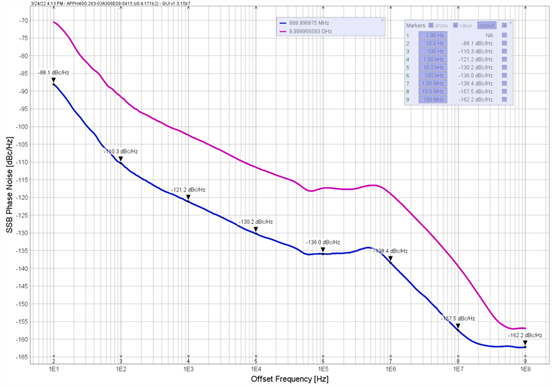

APMSYN22的相噪曲線

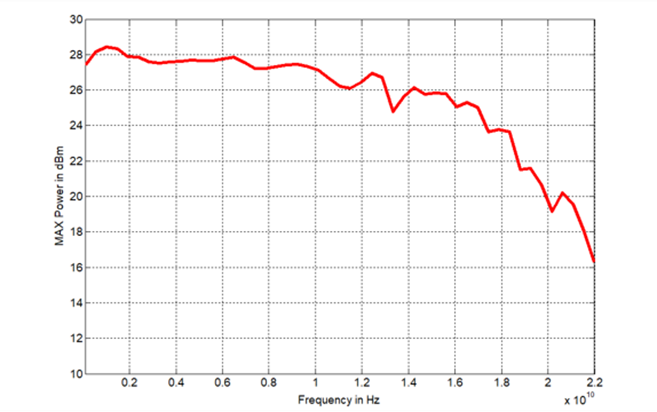

APMSYN22的最大輸出功率

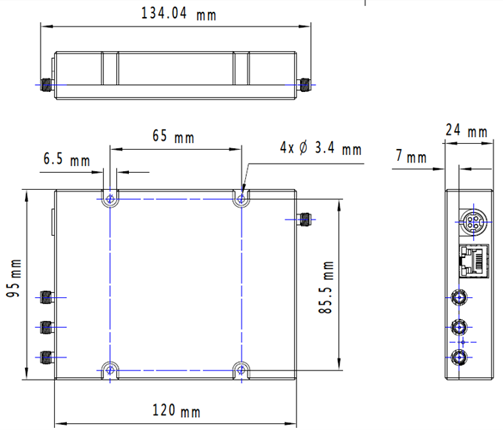

APMSYN22的尺寸結構
