微波頻率源的作用、性能指標與應用

微波頻率源是一種專門設計用來產生、控制和輸出微波頻段穩定、精確電信號的電子設備或電路模塊。

簡單來說，它就是微波系統的“心跳發生器”或“精準時鐘源”。

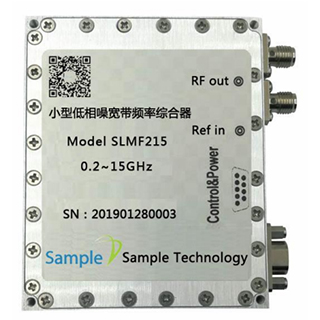

SLMF215低相位噪聲0.2至15GHz頻率綜合器/微波頻率源

核心作用

微波頻率源在現代電子系統中扮演著極其關鍵的核心角色，其主要作用可以概括為以下幾點：

• 提供系統工作的基準頻率：

替換最基本也是最重要的功能。它為整個微波系統提供一個穩定、精確的頻率參考。

• 作為本地振蕩器：

在超外差式接收機中，微波頻率源產生的信號與接收到的微弱射頻信號進行混頻，將其下變頻到較低、

更容易處理的中頻。發射機中也可能需要本振進行上變頻。頻率源的相位噪聲和頻率穩定性直接決定了接收機的靈敏度和選擇性。

• 生成發射信號：

在雷達、通信發射機中，頻率源可以直接或間接（例如，通過調制、倍頻、上變頻）產生需要發射出

去的微波載波信號或特定波形的信號（如線性調頻信號）。其頻率精度、穩定度、頻譜純度直接影響信號質量和系統性能。

• 作為測試與測量設備的信號源：

在微波實驗室、生產線和維修站中，高性能的微波頻率源（通常稱為微波信號發生器）是必備儀器。它們用于：

• 測試和校準其他微波元器件（濾波器、放大器、混頻器、天線等）的性能。

• 表征通信系統、雷達系統的接收靈敏度、抗干擾能力等。

• 作為參考源進行頻率、相位等參數的測量。

• 提供高精度時鐘信號：

在高速數字系統、衛星導航接收機、高速數據鏈中，需要極高頻率、極低抖動的時鐘信號來同步高速

數據處理和傳輸。高性能微波頻率源（如低相位噪聲微波合成器）是滿足這些苛刻時鐘需求的關鍵。

• 實現頻率合成：

現代微波頻率源的核心通常是頻率合成器（如鎖相環、直接數字頻率合成等）。它能夠從一個高穩定的

參考源（如晶體振蕩器）出發，通過復雜的電路技術，產生一系列具有高精度、高穩定度、低相位噪聲、

可快速切換的微波輸出頻率。這種按需產生精確頻率的能力是現代微波系統靈活性和高性能的基礎。

關鍵性能指標

微波頻率源的性能直接影響整個系統的性能，其關鍵指標包括：

• 頻率范圍： 能產生哪些頻率的信號。

• 頻率精度： 輸出頻率與設定頻率的接近程度。

• 頻率穩定度： 輸出頻率隨時間、溫度、電壓等環境因素變化的程度（通常用艾倫方差或相位噪聲表征）。

• 相位噪聲： 信號相位隨機起伏的程度，是衡量頻譜純度和短期穩定度的核心指標，對接收機靈敏度和通信誤碼率至關重要。

• 輸出功率： 信號強度的大小。

• 輸出功率平坦度： 在整個頻率范圍內輸出功率的變化程度。

• 諧波和雜散： 輸出信號中不希望存在的諧波頻率成分和其他非諧波寄生信號的強度。

• 頻率切換速度： 從一個頻率切換到另一個指定頻率所需的時間（對跳頻系統尤其重要）。

• 調諧分辨率： 可設置的最小頻率步進量。

• 調制能力： 是否能進行幅度調制、頻率調制、相位調制等。

應用領域

微波頻率源的應用很廣，幾乎覆蓋所有涉及微波技術的領域：

• 雷達系統

• 無線通信

• 電子戰

• 測試與測量儀器

• 衛星導航

• 醫療設備

• 科學研究

• 工業應用

總結來說，微波頻率源是現代微波電子系統的“心臟”和“大腦”的結合體。 它提供系統運行所必需的精

準頻率基準和信號，其性能（尤其是穩定性、相位噪聲和頻率精度）直接決定了整個系統（如雷達探測距離、

通信距離與質量、測量精度）的上限。沒有高性能的微波頻率源，先進的雷達、通信和測量系統就無法實現。

盛鉑科技有多款國產微波頻率源，歡迎咨詢熱線：18721942080
