X波段SAR雷達信號產生與接收分析系統

合成孔徑雷達(SAR)是主動式微波成像雷達，近年來隨著合成孔徑雷達的高速發展，對作為重要部分的X波段信號產生、中頻數據采集和存儲系統的要求越來越高，比如對數據采集系統的采樣率、分辨率、存儲深度、數字信號處理速度、抗干擾能力等方面提出更高要求。SAR系統的數據采集和存儲處理需要滿足正交兩路(I/Q)雷達回波信號數據同時采集，并實現高速傳輸和大容量長時間實時存儲。根據這一要求，結合采集存儲的發展趨勢，設計并實現了一種應用于SAR，基于盛鉑科技基于自研的OneBox Instrument平臺的X波段信號產生、中頻高速數據采集和存儲系統。

概述

X波段變頻和中頻采樣設備是盛鉑科技基于自研的One Box Instrument平臺為客戶定制的射頻和數字一體化設備，根據客戶需求實現以下主要功能

將S波段輸入信號變頻到X波段并放大輸出

接收X波段信號下變頻到L波段

對L波段的信號進行采樣和存儲

One Box Instrument平臺

盛鉑科技研發的One Box Instrument平臺主要針對射頻和數字混合的測試與測量設備提供解決方案，具有以下主要特點：

內部集成PXIe總線和系統控制器，可擴展8 Slot PXIe設備

采用通用儀表面板和Windows操作系統

內部集成盛鉑科技定義的HFCI（High Frequency Component Interconnect）總線，可擴展12個HFCI模塊，為射頻子系統提供齊全的靈活的配置

系統方案

X波段變頻和中頻采樣設備由X波段鎖相源、L波段鎖相源、上變頻通道、下變頻通道和高速ADC組成。上下變頻通道公用X波段鎖相源，可有效抵消X波段鎖相源的相位噪聲和雜散對系統帶來的影響。

方案的框圖如圖1所示。

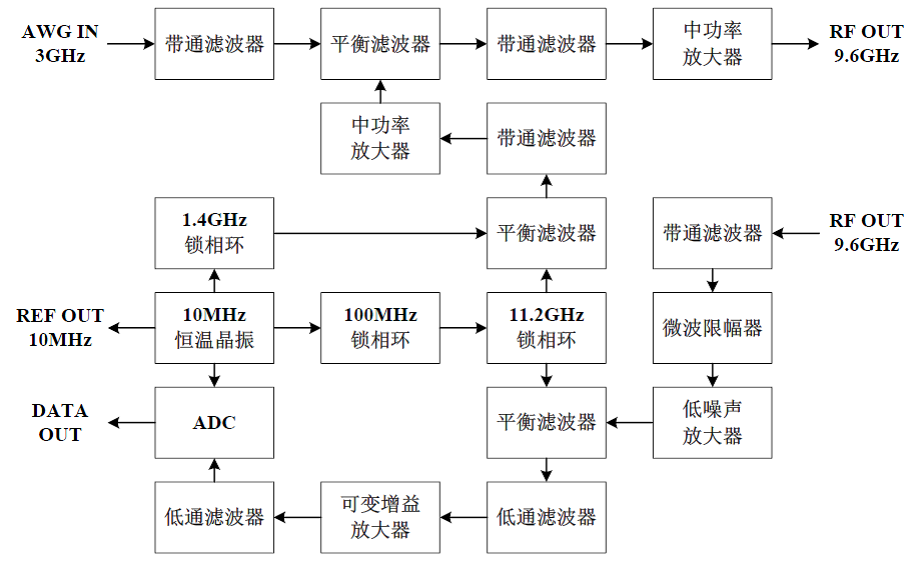

圖1  X波段變頻和中頻采樣設備方案框圖

優勢

單臺5U高度的設備中集成全部功能，并保留較大的擴展能力

采用數字中頻設計，避免了直接IQ調制和解調帶來的本振泄露和鏡像泄露的問題

方便的儀表操作面板，熟悉的Windows操作系統

可在設備內部擴展大容量數據存儲設備

可根據實際需求擴展至四路獨立通道

技術指標

輸入中頻頻率：3±0.75GHz

輸入中頻功率：-10～0dBm

射頻輸出最大功率：10dBm

射頻輸出信號雜散電平：≤-50dBc

本振泄露：≤-60dBc

接收通道噪聲系數：≤5dB

接收通道增益：0～60dB

接收通道增益調節步進：1dB

射頻輸入信號功率：≤-10dBm

ADC時鐘頻率：6.4GHz

ADC數據抽取后等效采樣速率：3.2GHz

ADC位數：8 bit

ADC有效位數：≥6.5 bit

系統存儲時間：≥0.6 s

系統配置

One Box Instrument系統平臺

上變頻通道

下變頻通道

本振部分

ADC模塊

配套軟件
