雷達T/R組件測試系統方案

新技術的有源相控陣 (AESA) 雷達中包含數千個T/R組件模塊，而且在開發和生產中每個T/R組件模塊必須單獨進行測試。為了處理大量的不同測量和參數，測試需要實現高度的自動化。盛鉑科技的One-Box QuickTRM測試系統是一款解決方案，可提供極短的測試時間，以確保生產中達到所需的高產能。另外，它允許對測量過程進行靈活的配置。這些功能可幫助制造商開發模塊、降低生產周期和使生產更加高效。

基于提供的測試源代碼，可由盛鉑科技或客戶專家來對測試案例進行調整，從而獲得測試性能。由于客戶可以調整測試內容，因而便于客戶保護自己的知識產權。由于參數范圍很寬，QuickTRM支持多種應用領域的T/R組件測量，例如由于支持的頻段很寬，可測量將來的寬帶雷達設備。

QuickTRM 是盛鉑科技的基于自研的One Box Instrument平臺開發收發組件測試解決方案，采用通用儀表面板和Windows操作系統，可靈活部署在實驗室桌面，實現收發組件的單項指標細節測量和多項指標自動化測量的功能。隨系統提供的測試案例可根據用戶要求進行調整，例如允許對模塊進行自動控制。

簡潔的系統配置

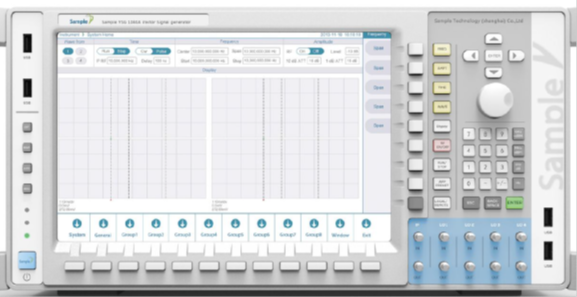

QuickTRM 8GHz只需一臺5U高度的機箱

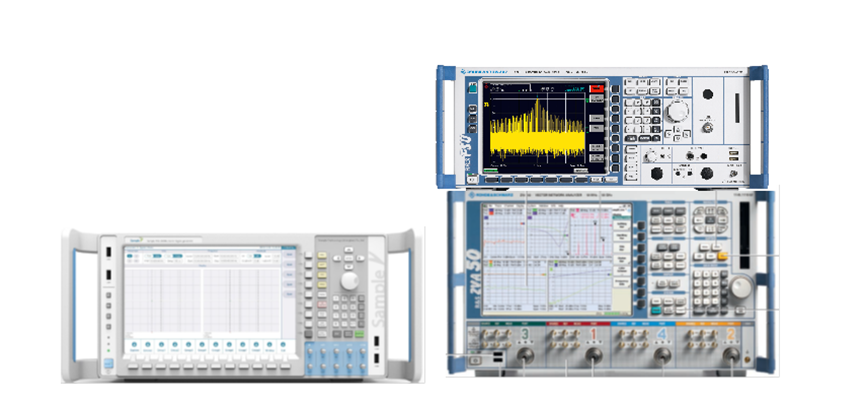

QuickTRM 26GHz/40GHz只需外部配置具有基本功能的矢量網絡分析儀和頻譜分析儀。QuickTRM系統支持多個品牌的儀器，方便集成用戶現有的設備，降低客戶的系統成本和部署周期

優秀的測量精度

QuickTRM系統選用微波元器件，結合精心設計的校準方案，實現優秀的測量精度和穩定性。

S參數測試精度：幅度優于±0.1dB，相位優于±1度

功率測量精度：優于±0.3dB

噪聲系數測量精度：優于±0.2dB

針對客戶產品的定制化開發

根據客戶被測產品定義電源和控制接口

多通道擴展，根據客戶需求最多可擴展至32通道

適用于客戶被測產品的測試工裝和夾具的開發

定制化報表生成，可根據客戶技術指標定義進行開發

功能

高功率脈沖S參數測量

通道增益特性（均值，起伏，一致性）

通道相位特性（移相精度，一致性）

調相寄生調幅和調幅寄生調相

-1dB增益壓縮點

端口駐波系數

脈沖功率測量

脈沖功率值

上升/下降沿

脈沖寬度

過沖和頂降

脈沖延遲時間

噪聲系數測量

接收狀態噪聲系數

頻譜相關參數測量

諧波電平

雜散電平

是否自激

交調測量

發射IP3或IM3

接收IP3或IM3

使用

系統校準

矢量網絡分析儀校準

信號通路S參數校準

源功率校準

頻譜測量參數校準

噪聲系數校準

單項技術指標的細節測試

通過儀表操作面板方便的進行單項技術指標測量設置，結果顯示、分析和標示，典型操作界面如下所示：

自動化測試

通過對所需要的單項技術指標測試項目進行編輯，生成自動化測試腳本，實現技術指標的自動化測試功能。

測試數據分析和報表生成

采用Browser/Server架構，可以通過QuickTRM中的瀏覽器定制和打印報表，也可以LAN在您辦公電腦的瀏覽器上定制和打印報表。

系統配置選項

硬件部分

One Box Instrument系統平臺

TR組件電源和接口

矢網高功率脈沖S參數擴展（功放、調試器和微波開關）

脈沖功率測量（脈沖功率計和微波開關）

噪聲系數測量（噪聲源和微波開關）

頻譜測量（多路微波開關）

交調測量（微波信號源和微波開關）

矢量網絡分析儀主機（26GHz/40GHz需外置）

頻譜分析儀主機（26GHz/40GHz需外置）

軟件部分

系統校準軟件

S參數測量軟件

脈沖功率測量軟件

噪聲系數測量軟件

頻譜測量軟件

交調測量軟件

多參數自動測量軟件

測試數據分析和報表生成軟件

本文出自電子測量儀器專家盛鉑科技,http://www.samplesci.com
