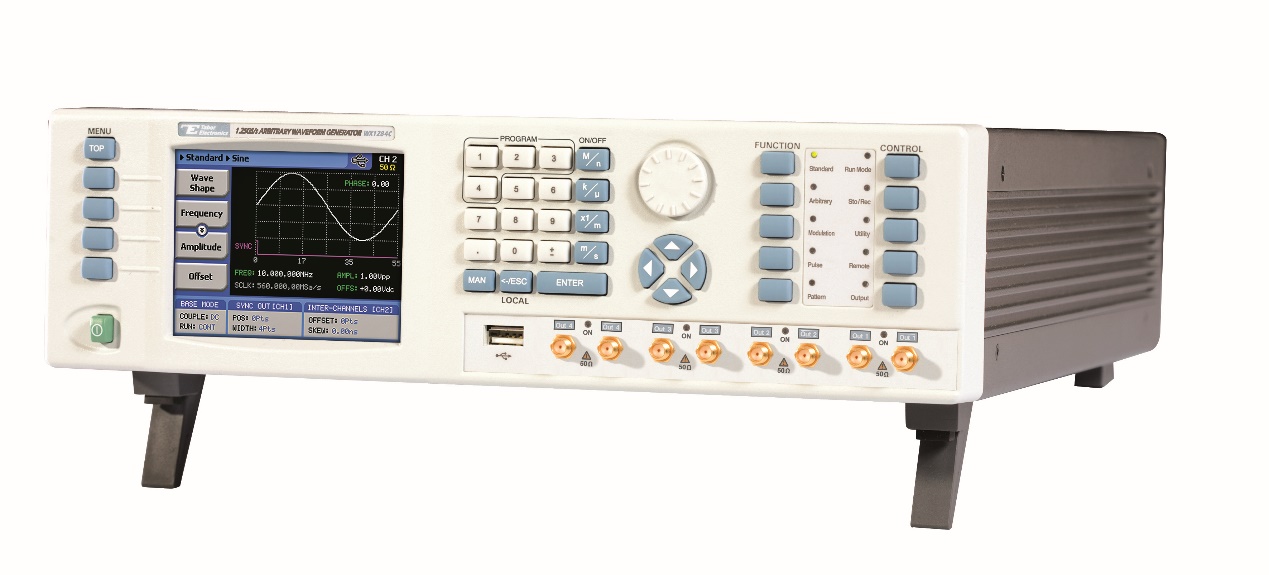

首頁 > 產品展示 > 基帶、IF信號采集、產生與分析 > 任意波形發生器 > WX2180C系列2.3Gs/s任意波形發生器
每通道可達1GHz帶寬+32M存儲
多通道
l 目前配置可達4模擬通道+16數字通道；
主要特點：
2.3GS/s四通道14 Bit波形信號發生器
可編程通道間控制，10ps分辨率
高達1GHz正弦波和500MHz方波
16M波形存儲器，32M存儲器可選
2個可選的輸出路徑
50Ω輸出2Vp-p，帶700MHz帶寬，差分直流輸出
50Ω輸出4Vp-p，帶350MHz帶寬，差分直流輸出
AM、FM、FSK、PSK、ASK、Amp 跳躍、跳 頻、掃頻和線性調頻
功能強大的脈沖編排器，用于模擬、數字和復合信號
定序器，用于步進、回路、嵌套及跳躍場景
32 Bit LVDS并行/獨立輸出（選項D）
四個差分可編程標記
智能觸發器能夠：觸發隔離，檢測<=> 脈沖寬度，以及等級波形端或中止波形和重啟
兩個儀表同步形成一個八通道系統
用戶界面友好的4英寸彩色液晶顯示屏
LAN、USB和GPIB遠程控制
閃存盤或4GB內置存儲器的存儲/調用功能
符合LXI C級要求
信號完整性及純度
現今重要的需求之一就是高質量的信號。在載波SFDR<-70dBc@1GHz的條件下，WX2180C的SSB相位噪聲10KHz偏至可達<-115dBc@100MHz, <-95dBc@1GHz,。
共用和獨立的時鐘
WX2180C的多通道設備可以獨立或者同步輸出。同步間隔最小可達10ps以內。可以達到高精度要求和類似于X-Y模式和 I&Q輸出的應用。
AC/DC耦合輸出
如果需要多路差分輸出，WX2180C可以提供兩個單端或DC差分耦合和一個單端AC耦合放大器。需要優化傳導和畸變的應用或需要大電壓，高平坦度，高帶寬的可以選擇2Vp-p into 50Ω@500MHz（或1GHz）。
強大的分塊和排序功能
針對一些復雜應用，WX2180C可以提供無止境的連續波。WX2180C的長存儲可以被分割成若干塊，每塊存儲不同的波形，這些波形可以按照您的需要排列產生。
動態分塊/排序控制
需要快速波形切換？WX2180C的后面板可以完成。一些應用可以這樣決定在什么時間產生多長的波形。對于一些更加復雜的應用，同樣的輸入也可以做為快速切換信號來產生更加復雜的波形。
IQ信號調制
IQ調制對于很多基帶工程師來說是一個一個非常重要的功能，憑借好的多通道同步性能，WX2180C系列可以作為一個好的IQ基帶信號發生器，譬如，16QAM信號調制，WX2180C系列可以輸出IQ帶寬1.8GHz的信號，其EVM指標小于1%。
智能觸發
Tabor的智能觸發是被設計用來加強觸發能力和特定脈沖事件的靈活性。它既可以用來觸發大寬度的脈沖也可以觸發脈沖寬度小于脈沖間隔的脈沖信號。甚至可以觸發在寬度在兩個值之間的脈沖信號。此外，智能觸發有一個延遲功能。這樣信號就可以在第一個觸發發生后規定時間后再發生。
脈沖/碼形生成
Pulse Composer是一個很強大的工具用來產生復雜的脈沖波形，特別是如果你的應用是諸如雷達通訊，納米技術和串行測試。此外，先進觸發模式
可編程差分Marker
WX2180C的每個輸出通道都具備兩個差分Marker。這個功能有助于保持高頻信號的完整性。可編程可以根據任何外部觸發需要來設置位置，寬度，延遲和幅度。
數字輸出(選項 D)
當今的很多應用都需要在模擬輸出的基礎上增加數字輸出。WX2180C的D選項可以提供32路數字信號，每路最大可具備16M的存儲空間，1.15Gb/s的速率和通道間的間隔控制。結合數字放大器，WX可以提供業界指標很強的混合信號解決方案。
多種編碼環境
WX支持多種編碼環境如Labview, CVI, C++, VB, and MATLAB。您也可以鏈接DLL文件到Windows的API。無論您的系統是Windows，Linux或者Macintosh，您都可以使用SCPI命令來對設備編程。
ArbConnection
ArbConnection是一個強大的軟件包，這個軟件包包含一個用戶使用界面，可以讓您方便的設計任意波形和控制儀器
主要指標和功能：
型號 | WX2181C | WX2182C | WX2184C |
采樣率 | 10MS/s-2.3GS/s | 75MS/s-2.3GS/s | |
垂直分辨率 | 14Bit | ||
帶寬 | 正弦波：1μHz-1GHz；方波：1μHz-500MHz； 任意波：1μHz-250MHz | 正弦波：10kHz-1GHz；方波：10kHz-500MHz；任意波：10kHz-250MHz | |
頻率分辨率 | 12Bit | ||
通道數 | 1 | 2 | 4 |
存儲 | 16M波形存儲器，32M存儲器可選 | ||
輸出波形 | 正弦波，三角波，方波，脈沖，三角波，直流，高斯，噪聲，sin(x)/x, 指數上升及延遲 | ||
輸出路徑（可選） | 50Ω輸出2Vp-p，帶500MHz帶寬，差分直流輸出 | 50Ω輸出2Vp-p，帶700MHz帶寬，差分直流輸出 | |
50Ω輸出4Vp-p，帶350MHz帶寬，差分直流輸出 | 50Ω輸出4Vp-p，帶350MHz帶寬，差分直流輸出 | ||
50Ω輸出-20到+10 dBm ，帶>500MHz帶寬，RF交流輸出 | |||
調制 | AM、FM、FSK、PSK、ASK、Amp 跳躍、跳頻、掃頻和線性調頻，I/Q調制輸出 | ||
數字輸出 | 32 Bit LVDS并行/獨立輸出（選項D） | ||
掃頻時間 | 1.4μs-10ms | ||
時鐘精度 | 1 ppm from 19°C to 29°C | ||
輸出類型 | DC耦合，AC耦合 | ||
輸出接口 | SMA | ||
輸出阻抗 | 50Ω | ||
顯示屏 | 4寸LCD高清屏 | ||
接口 | LAN、USB和GPIB遠程控制 | ||
凈尺寸 | 315 x 88 x 395 mm | ||
重量（裸機） | 4.5kg | ||
保修 | 三年 | ||
正弦波指標 | |||
起始相位 | 0 to 360° | ||
相位精度 | 0.01° | ||
脈沖波指標 | |||
類型 | 單次，多次，可編程 | ||
周期 | 2ns-1.6s | 2ns-5s | |
分辨率 | 500ps | ||
脈沖寬度 | 1ns-1.6s | 1ns-5s | |
上升/下降時間 | 直流路徑：600ps (典型值 < 500ps) | ||
延遲 | 2ns-1.6s | 2ns-1s | |
幅值范圍 | 直流路徑：50mVp-p to 2Vp-p into 50Ω | ||
HV路徑：100mVp-p to 4Vp-p into 50Ω | |||
幅值水平 | 低電壓：-2V-1.95V | ||
高電壓：-1.95V-2V | |||
碼形指標 | |||
類型 | PRBS7, PRBS9, PRBS11,PRBS15, PRBS23, PRBS31,USER | ||
碼形速率 | 1Bit/s to 250MBit/s | ||
分辨率 | 4 digits | ||
典型應用：
l 衛星地面站、導航和雷達
l 衛星、無人機、火箭等無線通信系統半實物仿真試驗
l 深空探測
l 專業接收機的研制與測試
l 遙測遙控和跟蹤系統驗證
l 標準民用通信系統
