產品亮點
?單臺可多達12個獨立通道1.25GS/s 16位的AWG和AWT配置，同時輸出12個Markers
?跨奈奎斯特域的1.25GHz信號輸出帶寬，9GHz輸入帶寬，5.4GS / s 12位ADC選項，用于反饋控制系統和條件波形生成
?出色的相位噪聲和雜散性能
?集成NCO，用于數字上變頻至微波頻率
?標準4U機箱，9英寸觸摸屏，USB 3.0、10G以太網和雷電3.0高速接口
?8GS的波形存儲器，能夠同時生成和下載波形
?高達6GB/S實時數據從PC直接流到FPGA以連續和無限地生成波形
?用戶自定義的FPGA用于特定應用解決方案
?創新的面向任務的序列編程，可最大程度地靈活地生成任何可想象的場景
產品特征
?獨立且易于使用——單臺設備多達12個相參輸出通道

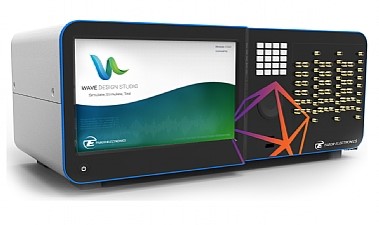

P1200B系列可在4U臺式機箱中提供多達12個通道。并具有9英寸觸摸屏和板載PC，使用戶無需外部PC即可對儀器進行編程。用戶可以使用各種編程環境（例如Matlab，LabView，Python等）從板載PC上對儀器進行編程。因此，對于同步，相干，多通道應用（例如量子物理學和雷達應用），P1200B系列任意波形收發器是理想的，高性能且具有成本效益的解決方案。
?超快的數據傳輸速率——支持6GB/s波形數據實時下載
花費比實際運行更多的時間來設置生成的方案？P1200B系列平臺利用PCI Express Gen 3x8通道連接，可實現高達64Gb/s的數據傳輸速度。這使P1200B系列任意波形收發器能夠提供很快的波形下載，從而節省了您最寶貴的資源。
?反饋控制系統——內部集成5.4GS/s的12位ADC
當今的許多應用程序都需要根據環境中的輸入信號來生成條件波形。P1200B系列任意波形收發器完美地將DAC和ADC集成在一個系統中，由單個FPGA控制，以實現最佳同步和最小延遲。這種高速控制系統提供了一個反饋環路，可在最小延遲的情況下快速做出快速決策。
?生成任何可以想象的場景——多達64K個不同任務序列波形生成
P1200B系列提供了一種創新的，面向任務的順序編程，用戶可以在任務表的每一行更改整個儀器設置使其生成多達64K個不同任務序列波形。此外，P1200B系列儀器的用戶不僅可以同時生成和下載波形，而且可以直接將數據流傳輸到FPGA，而無需使用內置存儲器。這樣就可以直接從控制PC以合計高達6GS/s的DAC速度生成隨機，唯一且無限長的場景。因此，無論您的場景是極其復雜，無限還是動態，您都可以使用P1200B系列生成它。

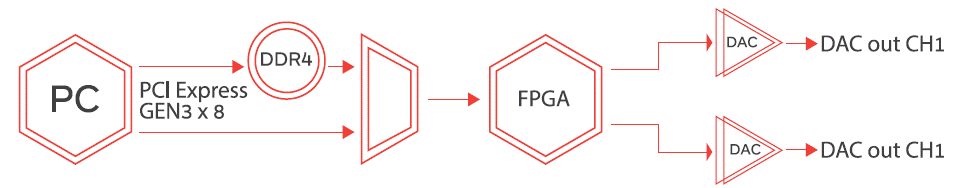

P1200B系列內部波形數據下載方式
P1200B系列任務序列波形編輯界面（可生成64k個不同的任務序列波形）

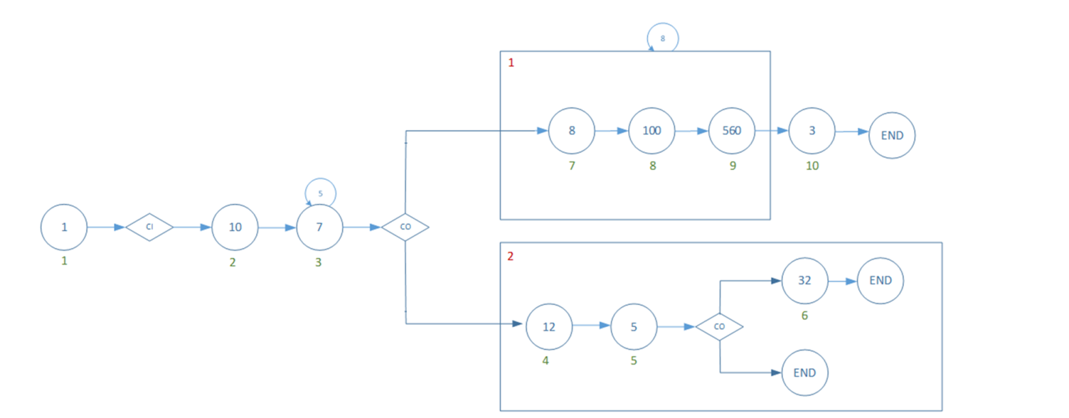

P1200B系列任務序列波形生成邏輯
主要技術指標
指標/型號 | P1282B | P1284B | P1288B | P12812B |
最大采樣率 | 1.25GS/s每通道 |
垂直分辨率 | 16Bit |
輸出通道數 | 2 | 4 | 8 | 12 |
Markers | 4 | 4 | 8 | 12 |
最大輸出帶寬 | 1.25GHz（直通輸出選件）；625GHz（DC輸出選件） |
存儲容量 | 最大8GS每通道 |
SFDR | DC~1GHz，-80dBc（典型）；1~1.25GHz，-75dBc（典型） |
輸出幅度范圍 | 50mVp-p~1.3Vp-p（50Ω）
|
