SE5080提供了高達64M的存儲長度。與此同時，獨有的內存分段功能能夠大的提高內存的使用率。有限的內存可以被分割為最多1000個部分。每個部分都可以按照用戶需要自由組合，可以衍生出無限的復雜波形。
多通道
l 目前配置可達2模擬通道+16數字通道；
l 可根據用戶需求定制到4通道
系統概述：
SE5080系列為高速任意波形發生器設立了新標準。新型信號源的模擬帶寬接近7GHz，可達到的頻率遠高于它的采樣率。結合超寬模擬帶寬和多奈奎斯特算法，該信號源能夠很好地解決基礎帶寬之外和涉及微波頻率的應用。這個新科技結合了先進的任意定序能力、優秀的光譜純度、可配置的輸出模塊和先進的觸發，使新型信號SE5080系列成為同等級甚至同等級之外，擁有高性能和高性價比AWG。
主要特點：
l 單/雙通道采樣率5Gs/s，12bit任意波形發生器
l 超高模擬帶寬，最高達7GHz（第四奈奎斯特域）
l 極快上升和下降時間，低至150ps
l 多奈奎斯特域區域運行，最多達第四奈奎斯特域
l -3ns~ +3ns內部通道控制，10ps分辨率
l 16M存儲長度，64M可選
l AM, FM, FSK, PSK, ASK, Amp, Hop, Freq. Hop, 掃描和Chirp
l 為模擬、數字和混合信號設計的強有力脈沖
l 為步進、環路、嵌套和跳轉配備的高級的序列跳轉功能
l 多樣輸出放大器模塊可解決不同領域多種應用
l 智能觸發允許：觸發間隔，探測< = >脈沖寬度，及等待波形結束或中止波形和重啟
l 內部快速動態分段和序列跳數控制
l 每個通道2個不同標識物，帶可編程的位置、寬度和水平
l 友好的圖形用戶界面和遠程控制，通過LAN，USB和GPIB來實現
l Disk-on-key或4GB內存的存儲/讀取能力
l 多儀器同步

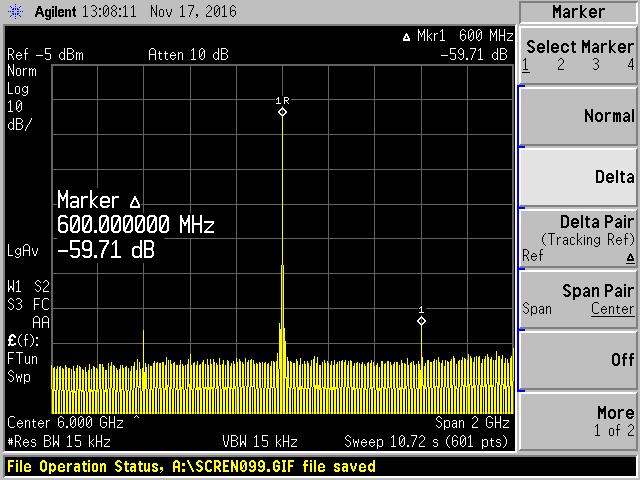

6 GHz信號輸出，頻譜Span設為2GHz

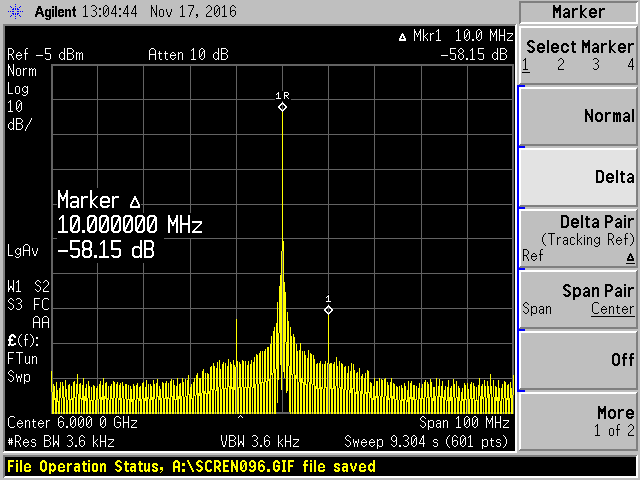

6 GHz信號輸出，頻譜Span設為100MHz
主要指標和功能：
型號 | SE5081 | SE5082 |
采樣率 | 10MS/s-5GS/s (典型值6GS/s) | |
垂直分辨率 | 12Bit | |
帶寬 | 正弦波：1μHz-2GHz（典型值7GHz）；方波：1μHz-1GHz；任意波：1μHz-500MHz | |
頻率分辨率 | 12 digits | |
通道數 | 1 | 2 |
存儲 | 16M波形存儲器，64M存儲器可選 | |
輸出波形 | 正弦波，三角波，方波，脈沖，三角波，直流，高斯，噪聲，sin(x)/x, 指數上升及延遲 | |
輸出路徑（可選） | 100mVp-p to 1Vp-p into 50Ω | |
50mVp-p to 2Vp-p into 50Ω | ||
調制 | AM、FM、FSK、PSK、ASK、Amp 跳躍、跳頻、掃頻和線性調頻，I/Q調制輸出 | |
數字輸出 | N/A | |
掃頻時間 | 1.4μs-10ms | |
時鐘精度 | 1 ppm from 19°C to 29°C | |
輸出類型 | DC耦合，AC耦合 | |
輸出接口 | SMA | |
輸出阻抗 | 50Ω | |
顯示屏 | 4寸LCD高清屏 | |
接口 | LAN、USB和GPIB遠程控制 | |
凈尺寸 | 315 x 88 x 395 mm | |
重量（裸機） | 4.5kg | |
保修 | 三年 | |
正弦波指標 | ||
起始相位 | 0 to 360° | |
相位精度 | 0.01° | |
脈沖波指標 | ||
類型 | 單次，多次，可編程 | |
周期 | 800ps-1.6s | |
分辨率 | 200ps | |
脈沖寬度 | 200ps to 1s | |
上升/下降時間 | 200ps (典型值 < 150ps) | |
延遲 | 200ps- 1s | |
幅值范圍 | 直流路徑：100mVp-p to 1Vp-p into 50Ω | |
HV路徑：50mVp-p to 2Vp-p into 50Ω | ||
幅值水平 | 低電壓：-2V-1.95V | |
高電壓：-1.95V-2V | ||
碼形指標 | ||
類型 | PRBS7, PRBS9, PRBS11,PRBS15, PRBS23, PRBS31,USER | |
碼形速率 | 1Bit/s to 500MBit/s | |
分辨率 | 4 digits | |
典型應用：
l 衛星地面站、導航和雷達
l 衛星、無人機、火箭等無線通信系統半實物仿真試驗
l 深空探測
l 專業接收機的研制與測試
l 遙測遙控和跟蹤系統驗證
l 標準民用通信系統
