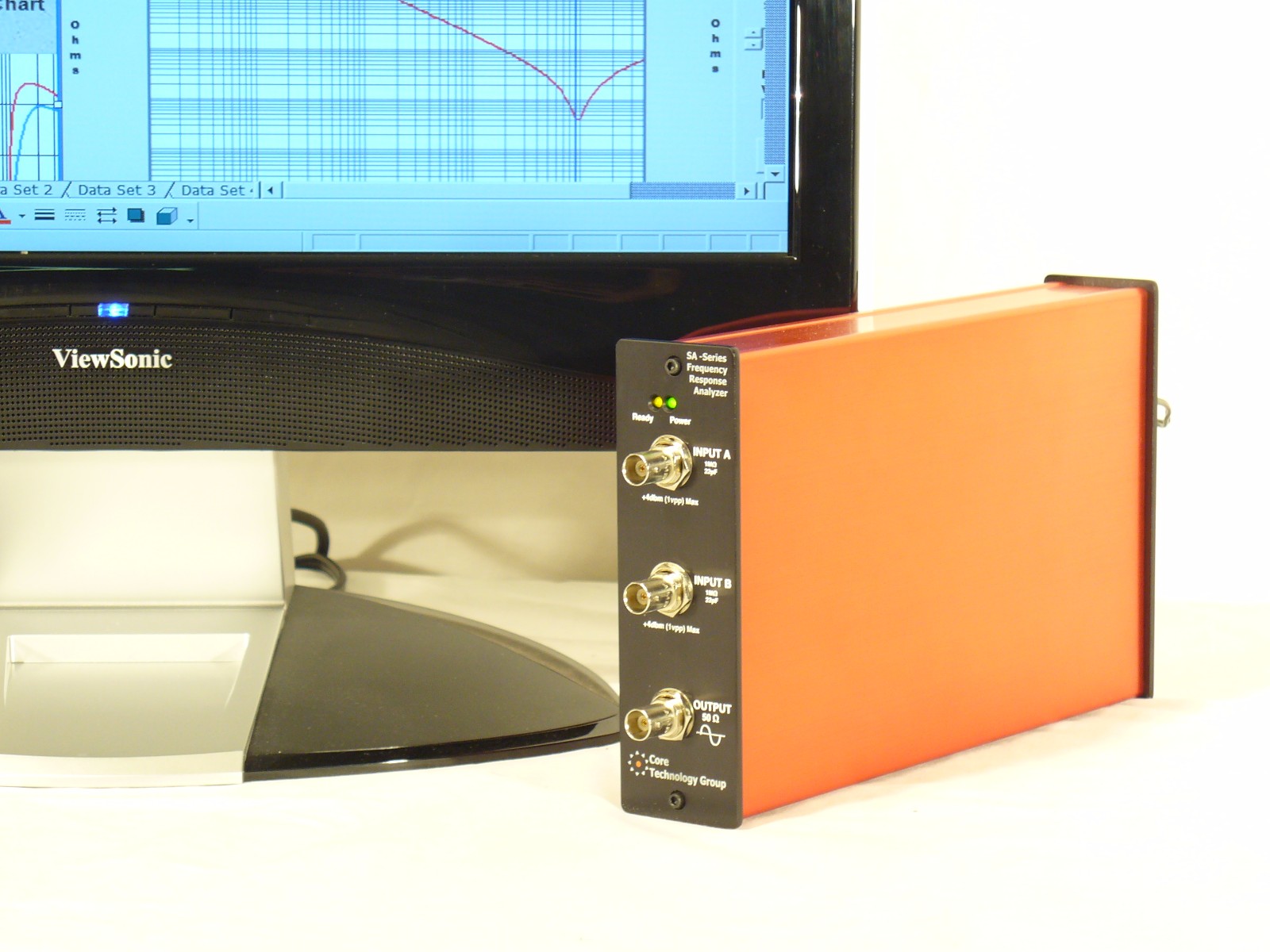

Core Technology SA/RA系列經濟型頻率特性分析儀采用測試硬件與顯示控制分離的設計，大大減小了儀器的自身體積，更便于攜帶及擺放至現場測試環境。其先進、便捷的用戶操作界面，是工程師深入研究回路特性、阻抗分析的可靠工具。全系列從1MHz～100MHz共4款產品供用戶選擇，對做定性分析的應用場合來說，尤其能體現其性價比高的優勢。
Core Technology SA/RA系列經濟型頻率特性分析儀產品主要特點及相關應用：
特點：
應用程序接口作為選件可以購買，更便于資深使用者二次開發使用

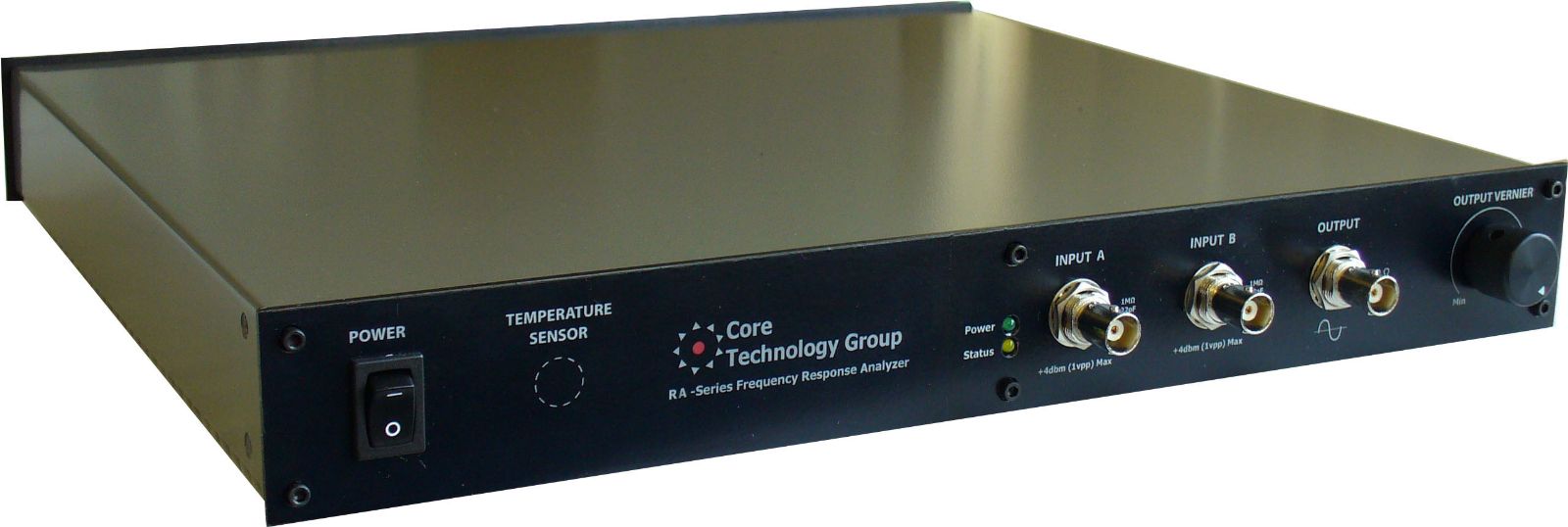

RA系列為機架式
典型應用：
頻率特性分析儀廣泛應用于電子電氣、電化學，機械運動控制、材料分析等領域。通過掃頻激勵源的驅動，獲得被分析回路的幅頻特性、相頻特性。
相位裕量，增益裕量，開路/閉合回路增益，開路/閉合回路帶寬
增益平坦度，穩定性，帶寬
帶通增益/平坦度，傳輸帶寬，截止頻率的衰減量
傳輸損耗及反射
積分器，乘法器，差分器等等
電感/電容等效器件參數，
電池系統隨頻率變化而變化的阻抗特性
通過不同點位的隨振動頻率變化而采集的應變量數據組，分析材料的共振特性
回路Bode圖分析

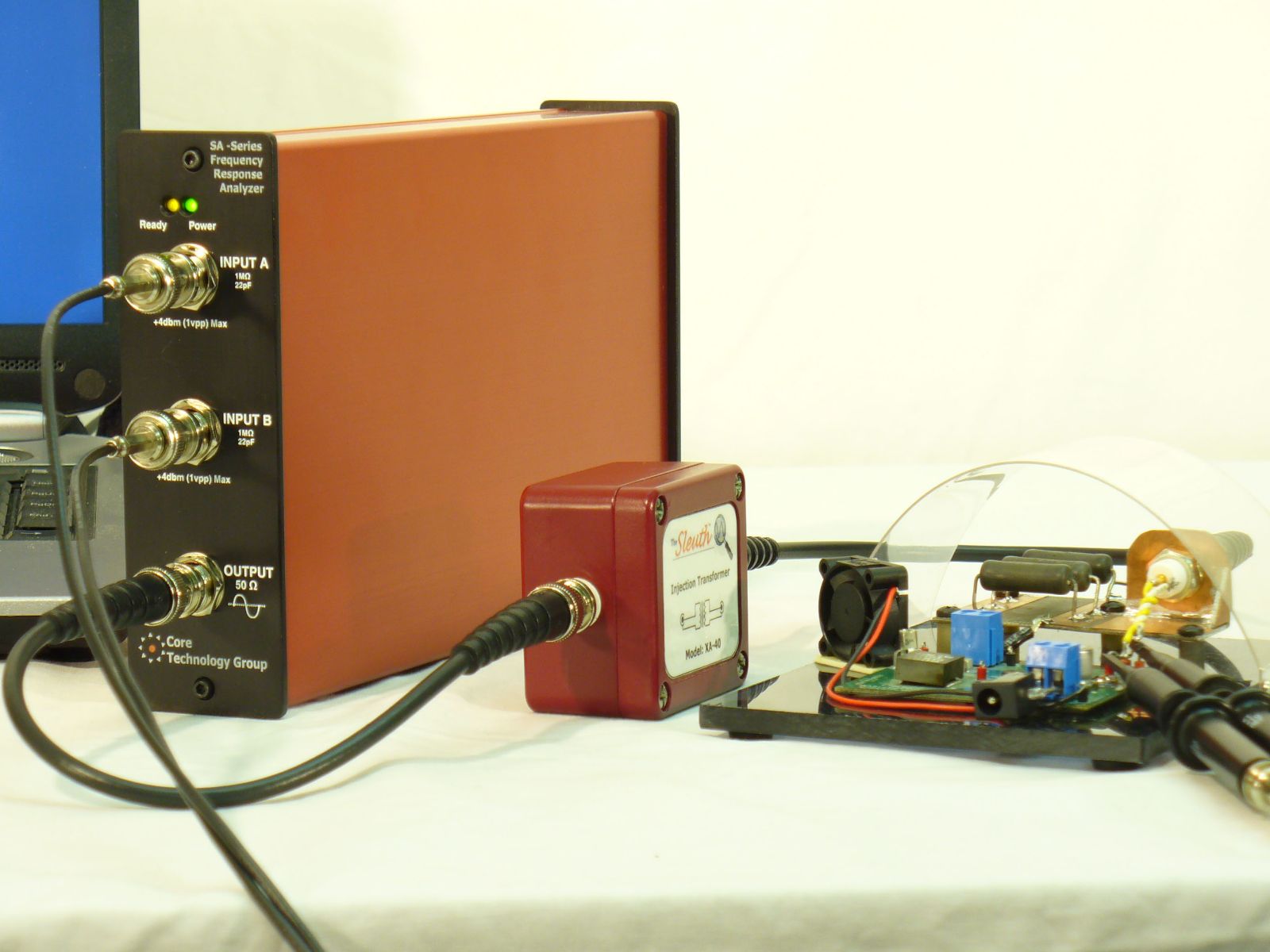

下圖為SA系列產品測試筆記本的開關電源回路。整個測試無需破壞原有電路結構，在真實條件下測得回路阻抗特性、回路相位裕量及回路增益。

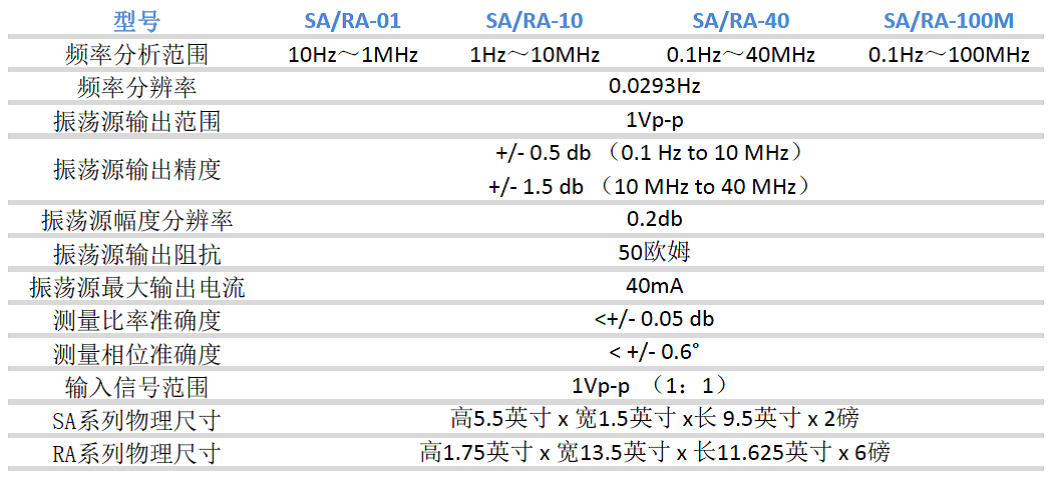

產品主要指標：
Venable系列高性能頻率特性分析儀具有業內的硬件性能，采用測試硬件與顯示控制分離的設計，更便于攜帶及擺放至現場測試環境。測試數據還可以根據客戶習慣方便的導入MATLAB或EXCEL進行自定義的離線分析。Venable系列頻率特性分析儀從5MHz至40MHz共12款產品可供選擇。其先進、便捷的用戶操作界面，是深入研究回路特性、阻抗分析的可靠工具。其目前是NASA，蘋果，思科，英特爾，福特汽車等知名企業的緊密技術合作伙伴。
查看更多
Venable4300系列頻率響應分析儀結合了新的模擬和數字技術，以及先進的數字信號處理技術（DSP），以提供多樣化測試與分析功能。這一綜合性軟硬件系統，可執行許多非常精密的測試功能，具有10μHz至40MHz的頻寬和2個輸入端，并受到保護，峰值電壓不超過500V。 Venable儀器公司榮耀推出下一代精確測量解決方案，可用于電源設計。
查看更多
Venable350c型頻率響應分析儀結合了新的模擬和數字技術，以及先進的數字信號處理技術，以提供多樣化測試與分析功能。這一綜合性硬件與軟件系統可執行非常精密的測試功能，具有10μHz至40MHz的頻寬和3個輸入通道，通道之間隔離峰值電壓不超過600V。
查看更多
Venable6300型頻率響應分析儀結合了新的模擬和數字技術，以及先進的數字信號處理技術（DSP），以提供多樣化測試與分析功能。這一綜合性軟硬件系統具有非常精密的測試功能，具有10μHz至40MHz的頻寬和2個隔離輸入端，并受到保護，峰值電壓不超過600V。
查看更多
