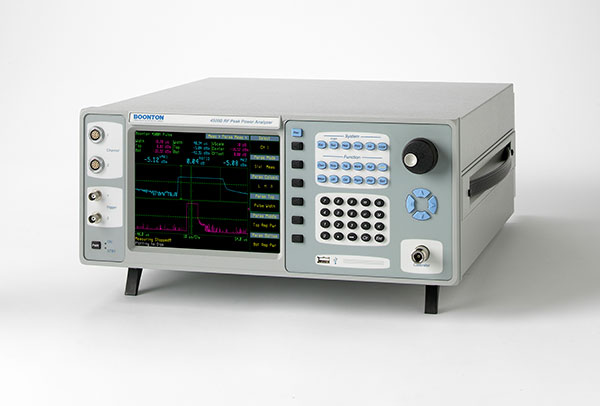

4500B射頻功率計

4500B系列峰值功率計正在將性能帶至一個新的高度，改變著行業對射頻數據的看法和分析方式。適合大多數嚴格的峰值功率應用，包括：雷達、CDMA、EvDo、UMTS、WLAN、LTE、WiMax、WiFi、MIMO、TD-SCDMA、HDTV、OFDM和許多其它應用。

超快：100 ps時間分辨率
不需要任何范圍切換就可實現大于80 dB動態范圍
兩個獨立觸發輸入

可同時顯示多達4個測量通道、2個存儲通道和1個數學通道。

Boonton4500B射頻功率分析儀能夠在時域和統計域兩方面對射頻信號進行捕捉,顯示,分析。當使用Boonton峰值功率探頭時,4500B能夠測量更多與功率有關的參數。4500B能夠完成單通道或雙通道同時測量任務,并具有以下三種測量模式：

1. 脈沖測量模式

2. 調制測量模式

3. 統計測量模式

4500B應用于包括如雷達射頻脈沖,TDMA和GSM，偽隨機信號或如CDMA和WLAN類噪聲以及如GSM,EDGE，TD-SCDMA時隙信號。

4500B具有100ps的時基分辨率，視頻帶寬可達80MHz(取決于探頭),靈活的觸發功能和大于80dB的動態范圍(取決于探頭),不需進行任何范圍切換就可以完成所需的絕大多數峰值功率測量應用。同時4500B也能夠以25MSa/s的采集速率對連續統計功率信號進行快速深入地分析(選件-10),并能夠提供波形包絡顯示、持續顯示以及以文字形式顯示每通道多達15種自動測量參數。方便的I/O包括USB接口,可以保存儀器的設置、測量波形和位圖圖像文件。

特點

?   8.4寸TFT彩色LCD顯示屏

?   同時能夠顯示4個測量通道、兩個存儲器通道和一個算術運算通道

?   具有自動峰-峰觸發、時延觸發和事件觸發功能

?   具有線性或對數方式表示的CCDF和PDF統計分析功能(選件-10)

?   每個通道能夠最多顯示15項時域功率分析測量參數

?   波形包絡、波形保持和滾動顯示模式

?   GPIB 、USB和LAN接口

?   高視頻帶寬、快速上升沿和寬動態范圍峰值功率探頭可供選擇

?   視頻帶寬可達80MHz

技術規格

探頭輸入*

?   RF頻率范圍：1MHz至40GHz

?   脈沖測量范圍：-50至+20dBm

?   調制測量范圍：-60至+20dBm

?   相對偏置范圍：±100dB

?   視頻帶寬：80MHz

?   上升時間：<3nses

?   單次帶寬：5MHz(基于每個脈沖10個采樣點)

?   脈沖重復頻率：最大50MHz

?   脈沖最小寬度：6ns

*規格取決于探頭

時基

?   時基范圍：5nsec/div至1hr/div

?   時基精度：0.01%

?   時基分辨率：100psec

?   時基顯示：掃描或滾動模式

校準源

?   操作模式：CW,內部脈沖或外部脈沖

?   頻率：1.024GHz ±0.01%

?   電平范圍：-50至+20dBm

?   分辨率：0.1dB

?   駐波比：最大1.20

?   絕對精度：±0.065dB(±1.5%)在0dBm時

?   精度與電平關系：每5dB增加±0.03dB,從0dBm開始

?   預設內部脈沖周期：0.1或1或10msec

?   預設內部脈沖占空比：10%至90%,以10%步進

?   脈沖開時間可調范圍：7usec至65.535msec,以1usec步進

?   脈沖周期可調范圍：28usec至131.072msec,以2usec步進，關閉時間7usec至65.535msec

測量系統

?   探頭輸入：一個或兩個探頭測量通道

?   測量方法：隨機重復采樣系統,提供預、后觸發數據以及統計直方圖的累計結果

?   最大采樣率：最多4個通道同時50MSamples/sec(等效為10GSamples/sec采樣率)

?   儲存深度：最大采樣率時每通道256kSamples

?   垂直分辨率：14bitsA/D變換器

?   每個波形數據平均1至16,384采樣每個數據點(時域測量)

?   直方圖數量：16,384

?   采樣容量：32bits(4,000 mega-samples)

?   功率分辨率：<0.02dB

統計捕獲(選件)

?   模式：連續或脈沖閘門時間標記

?   采樣率：25Msamples/sec,兩個通道同時采樣

?   采樣數目限制：可調,2至4096Megasamples

?   采樣時間限制：3,600secs(約2.5分鐘,在最大采樣率)

?   終止動作：停止、清除和重新啟動、消除

顯示模式

?   功率與時間關系(脈沖模式),

?   功率與時間關系(調制模式),

?   外部觸發與時間關系(脈沖模式),

?   自動測量文字顯示(所有模式),

?   幫助文字顯示(所有模式),

?   報告(探頭,設置,校準源,文件,保存波形,GPIB命令,GPIB緩存器)

統計模式(選件)

?   累計分布函數(CDF),

?   互補累計分布函數(CCDF),

?   分屏,

?   閘門CCDF和功率與時間關系(脈沖模式,CCDF)

?   分布函數(直方圖)

?   外部觸發統計(統計模式)

?   自動測量文字(統計模式)

其他特性

?   GPIB：可編程接口;與SCPI1999版本兼容

?   RS-232串口1：串行打印機/繪圖儀接口

?   RS-232串口2：診斷程序接口

?   USB：通用I/O接口

?   LPT1：并行打印機/繪圖儀接口

?   LAN：以太網接口

?   顯示屏：8.4寸彩色TFT-LCD 640x480像素,CCFL背燈

?   操作溫度：0至50℃

?   電源：90至260VAC, 47至63Hz, 120W

?   尺寸：可安裝在19寸機架上17.8cm x 44.5cm x 49.5cm

?   重量：25磅(11.4公斤)

訂購信息

4500B：RF峰值功率分析儀,單通道前面板輸入

-01：雙通道前面板輸入

-02：單通道后面板輸入

-03：雙通道后面板輸入

-06：觸發輸出(僅后面板)

-07：校準源后面板輸出

-10：統計分析(包括閘門CCDF和PDF)

-11：LAN遠程控制

-30：3年保修
