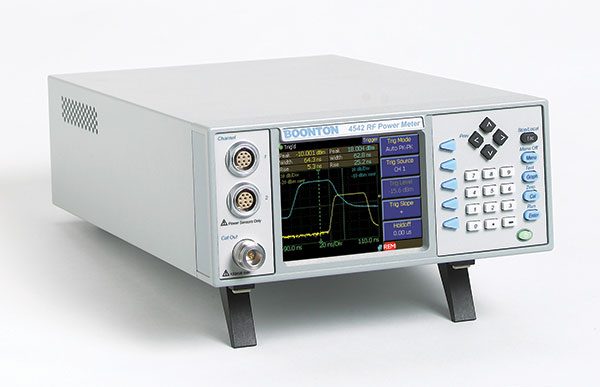

4540系列射頻功率表

1.對脈沖信號如雷達或GSM進行測量

2.對偽隨機，類噪聲信號如CDMA，EVDO，WLAN，WiMAX，UMTS，HSPA，LTE，OFDM或HDTV等進行測量。

Boonton 4540系列可配合峰值功率探頭或連續波功率探頭對脈沖信號或調制/連續波信號進行測量。Boonton 4540系列提供三種工作模式：脈沖、調制/連續波和統計模式，達到研發生產以及控制操作的所有要求。單通道(4541)及雙通道(4542)可供選擇。

特點

?   200psec時間分辨率

?   7nsec上升時間

?   視頻帶寬可達70MHz

?   快速統計分析功能包括CCDF

?   每通道以文字形式同時顯示可達14個參數

?   4寸彩色LCD顯示屏

?   GPIB，LAN，USB(B型)接口

?   高帶寬，寬動態范圍探頭可供選擇

調制模式

調制模式測量可接受使用成本效益連續波探頭或快速峰值功率探頭。使用峰值功率探頭，4540系列能夠測量調制波形真正的平均功率，同時提供有關的瞬時峰值功率值的重要信息。大數字讓測量的讀數清晰易讀。

脈沖模式

分析單個快速脈沖或者高脈沖重復間隔（PRI)的脈沖要求儀器具有先進的觸發和數據采集能力。這提供了精確度以及測量信號的高清晰軌跡細節。多種觸發設置，包括前后觸發兼具高采樣率，使得4540系列能夠捕獲任何脈沖。高度信號細節是必須的，當短脈沖，信號邊沿，信號過沖，過濾器，高增益放大器，延遲線等必須加以分析。

統計模式

非周期信號，如HDTV，EVDO，UMTS或LTE技術類噪聲以及包括隨機分布在信道分布不同的大小波峰。這些隨機事件不作為一致的測量觸發。放大器設計需要功率計快速峰值測量來發現因為過載導致信號削減和壓縮(compression)。

4540顯示的互補累積分布函數即CCDF繪制功率達到或低于指定電平的可能性。通過檢查地區接近100％的概率，它可以看到高波峰發生的頻率。替換很容易看到放大器在實際工作條件下的壓縮，并預測可能的誤差率影響。4540系列多達4G采樣點數據可以被收集，匯編和分析。

射頻電壓測量

在某些情況下沒有終止或大幅加載源測量射頻電壓是必要的。4540系列支持的不同Boonton電壓探針（也稱電壓探頭）進行電壓測量。Boonton的高阻抗電壓探頭可用于從10Hz到1.2GHz的頻率。電壓探頭是用來測量連續波電壓到10V，但它們也可用來測量均方根（rms）值的波動或調制信號可達20mV。線性校正因子存儲在探頭的適配器，所以可以立即進行電壓測量。

技術規格

測量技術：隨機重復抽樣系統，提供前后觸發的數據和統計直方圖積累

?   采樣率：每通道同時50M Samples/sec

?   等效采樣率：每通道同時5GSamples/sec

?   儲存深度：最大采樣率時262,144 samples

?   垂直分辨率：0.008%, 14bit A/D

?   DSP ：32位浮點

?   時間分辨率：200ps

探頭輸入

?   RF通道：單或雙通道(4541/4542)

?   RF頻率范圍：10KHz至40GHz*

?   脈沖測量范圍：-50至+20dBm*

?   調制測量范圍：-55至+20dBm*

?   連續波功率范圍：-70至+40dBm*

?   相對補償范圍：±200.00dB

?   視頻帶寬：70MHz*

?   上升時間：<7nsec*

?   單次帶寬：5MHz(基于每個脈沖10個采樣點)

*取決于探頭和校準源

功率/電壓探頭

峰值探頭

連續波探頭（寬動態范圍）

熱偶

特別功能

二極管平均探頭

電壓探頭

?   95206302ARF：電壓探頭套裝10KHz至1.2GHz

?   95206402A：低頻電壓探頭套裝10Hz至100Mz

訂購信息

4541：單通道射頻功率表,前面板輸入

4542：雙通道射頻功率表,前面板輸入

-02：后面板探頭輸入

-03：校準源后面板輸出

-30：三年保修
