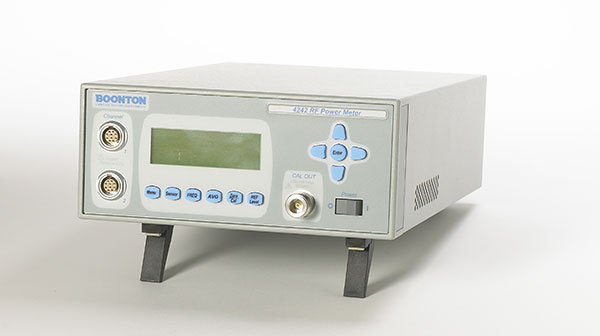

Boonton4240系列射頻功率計

4240系列連續波射頻功率計提供在生產線所需的高速測試能力及操作簡易.從-70dBm至+44dBm(依靠探頭)提供高精確度測試以及在調校應用中提供快速顯示更新率. 容易閱讀LCD顯示兩個通道同時的數值及條形圖.

五位分辨率, 90dB動態范圍

4240系列擁有五位分辨率及能顯示線性或?qū)?shù)值. 4242雙通道型號可以同時比較兩個信號輸入,相差及比例數值.

探頭兼容性

4240系列兼容從10 kHz到100 GHz的所有Boonton連續二極管，熱電偶，和波導探頭。舊的探頭可用數據適配器升級的，用儀表上便捷的自動校準功能來寫入數據。標準的IEEE -488 GPIB和RS232端口方便與ATE系統接口。SCPI命令集，或一個可用的LabVIEW驅動與您現有的ATE系統的簡單集成。

功能

?   -70dBm至+44dBm, 依靠探頭

?   90dB動態范圍, 依靠探頭

?   10KHz至100GHz測試范圍

?   單或雙通道顯示

?   每秒>200次測試

?   HP437, HP438及Boonton 4220A/4230A仿效

?   自動下載探頭數據

?   透過SCPI語言進行簡單軟件控制

?   50MHz步進校準源

?   IEEE-488及RS-232標準接口

技術規格

頻率范圍：10KHz至100GHz（依靠探頭）

功率范圍：-70dBm至+44dBm（依靠探頭）

通道數量：一或兩個

測試速度：單通道: 200數據每秒，雙通道: 100數據每秒

功率探頭：探頭數據適配器接受全部的校準數據，包括高頻率校準因子并存儲。顯示所連結探頭的序列號。兼容所有的Boonton CW功率探頭。詳情見探頭數據表。

動態范圍：配合二極管探頭可達90dB, 配合熱偶探頭可達50dB，請參照功率探頭規格

輸入：標準前面板探頭連接,選件為后面板輸入

輸出：前面板CALOUT連接頭, 0dBm, 50MHz, -60至+20dBm后面板RECORDER BNC連接頭, 0至10V, 1Mohm輸出阻抗為9.09kΩ的。可工作到1kΩ為1Vfs后面板IEEE-488及RS-232

功率探頭

寬動態范圍二極管探頭

熱偶探頭

特別功能探頭

二極管平均探頭

訂購信息

4241：單通道射頻功率計

4242：雙通道射頻功率計

-01：后面板探頭輸入

-02：校準源后面板輸出

-30：三年保修
