CFC系列定制型變頻器的典型特征如下：

可選擇的中頻頻率范圍：30MHz～12GHz

可選擇的射頻頻率范圍：1～40GHz

工作帶寬：15%

大輸出功率：≥1W

高雜散抑制：≥50dB

低相位噪聲：-80dBc/Hz@10kHz（載波頻率35GHz）

雙發雙收獨立通道，單臺設備可配置2X2 MIMO

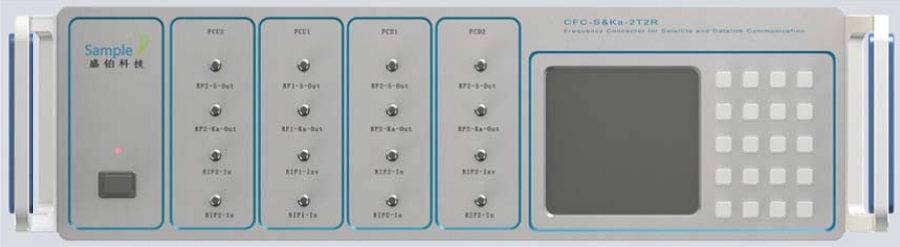

前面板人機界面，可設置和顯示設備參數

USB遠程控制接口，PC端虛擬儀表面板

定制參數和選項

用戶可根據下表對CFC系列變頻器產品進行參數定義和選項配置，盛鉑科技根據用戶的參數定義和選項配置生成用戶專屬的產品型號和技術指標，作為用戶定制型產品的依據。

表1  CFC系列變頻器參數和選項定制表

 通用技術指標

A.      端口駐波：1.8

B.       平坦度：±2dB

C.       鏡像抑制：50dB

D.      雜散抑制：50dB

E.       下變頻噪聲系數：6dB（輸入P-1為-40dBm選項時）

F.        相位噪聲：-80dBc/Hz@10kHz

G.      參考輸出：10MHz，6～10dBm，50歐姆，SMA（Female）

H.      參考輸入：10MHz，6～10dBm，50歐姆，SMA（Female）

I.         電源和功耗：

1. 電壓：100～250 VAC

2. 頻率：47～63 Hz

3.實際功耗：≤200W

J.         物理特征：

1.外形：符合19英寸標準機箱規范，3U高度

2.尺寸（長×寬×高）：400mm×430mm×130mm；重量：≤20 kg

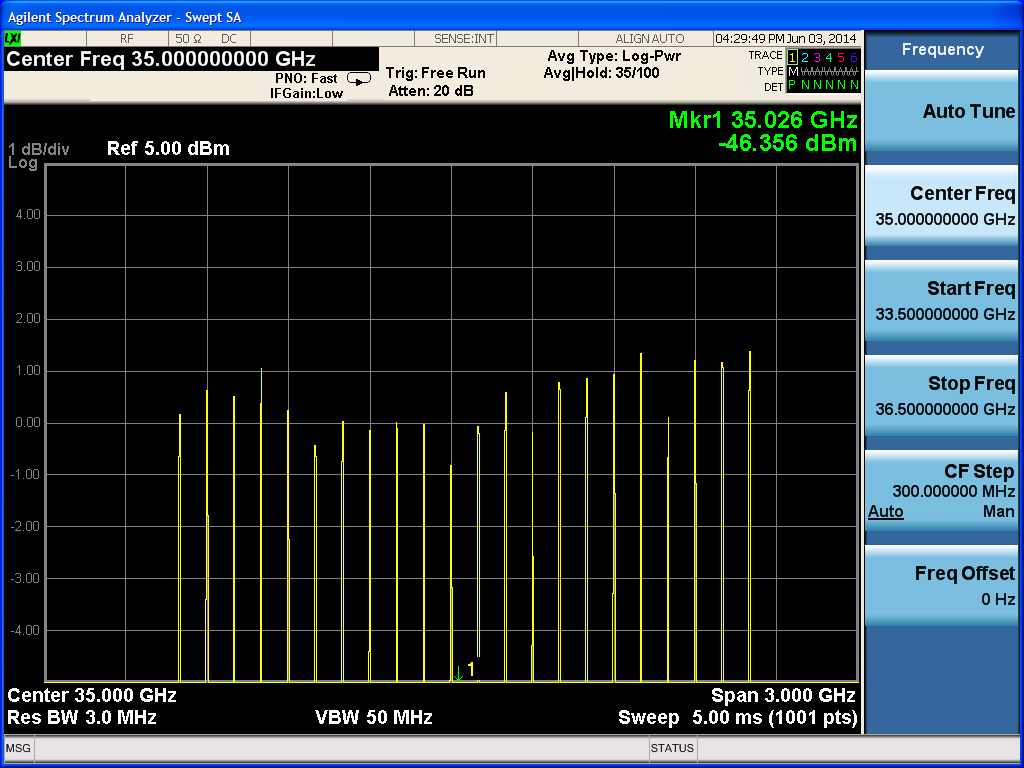

圖1         35GHz載波輸出信號平坦度（＜3dB）

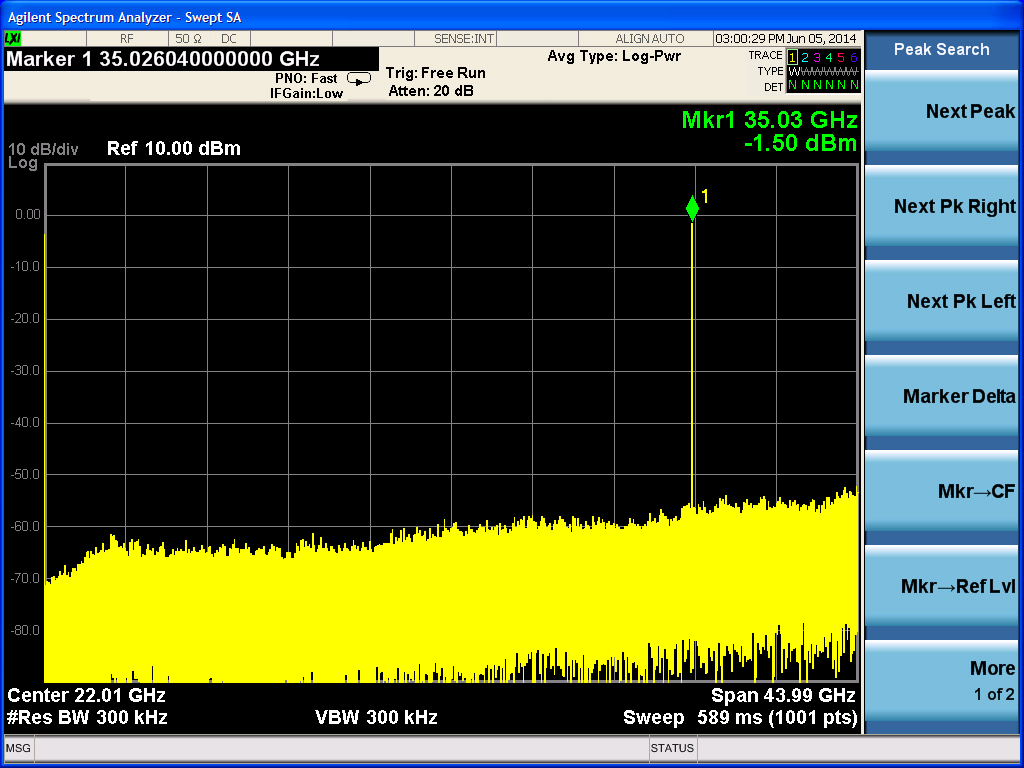

圖2         35GHz載波上變頻雜散

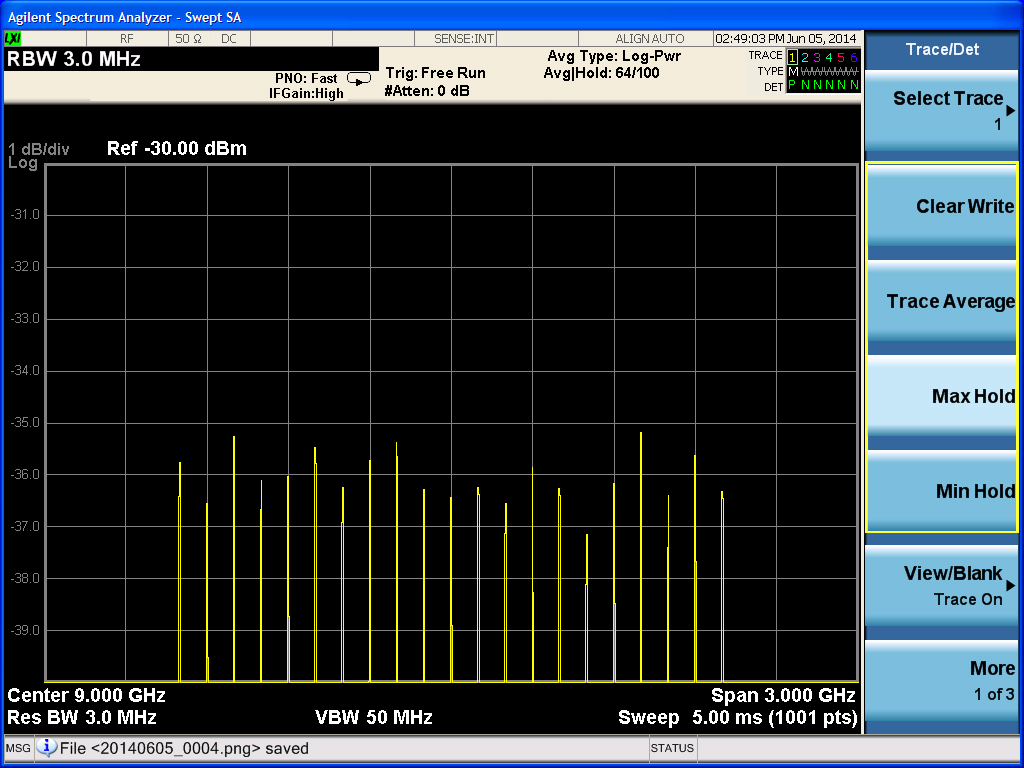

圖3         下變頻通道平坦度（＜2dB）

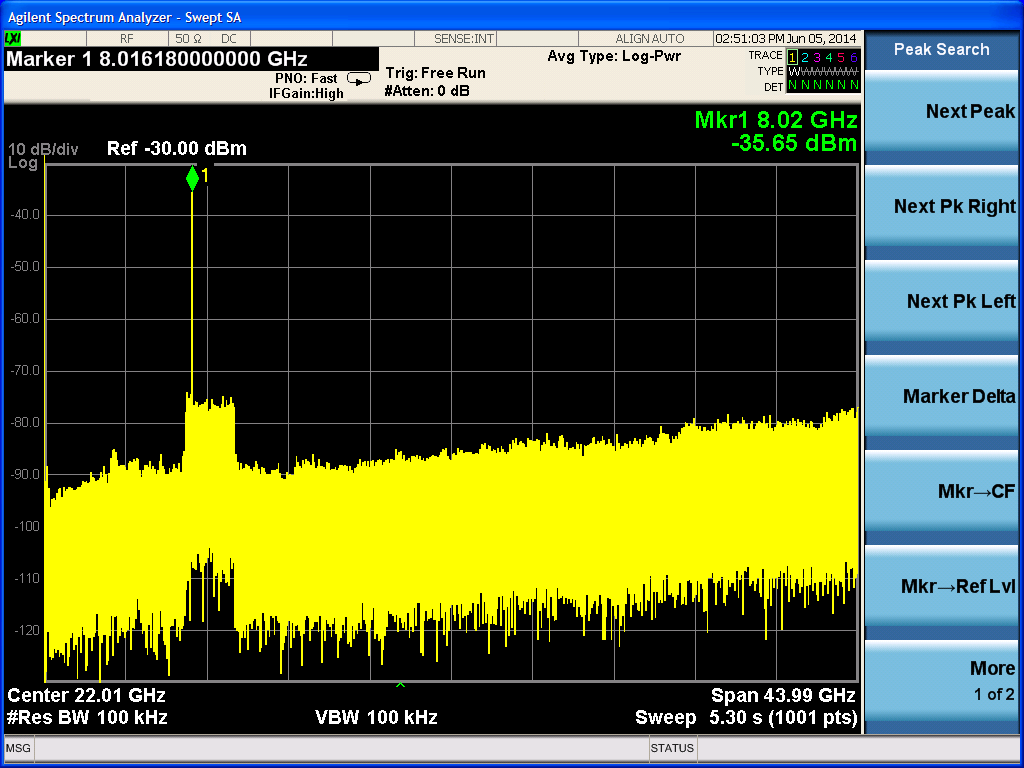

圖4         下變頻信號雜散和噪聲
