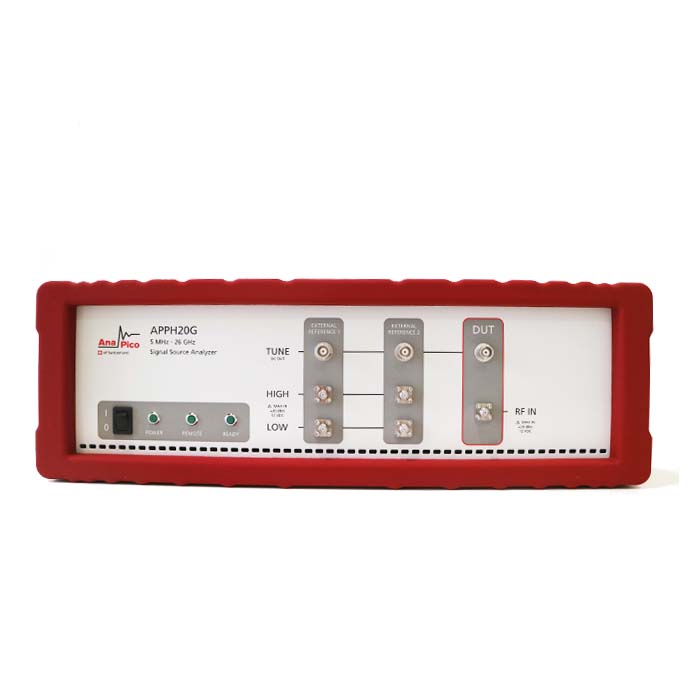

Anapico APPH20G 26GHz相噪分析儀

APPH20G相位噪聲分析儀和VCO測試是一款一體式緊湊型相位噪聲測量系統，具有廣泛的功能，可在0.01 Hz至100 MHz的偏移范圍內實現低至-190 dBc/Hz的測量。?

通過提供內部和外部參考選項，可以增加系統的靈活性和動態范圍。內部基準可以提供快速的測量設置和快速的測量，而外部基準可以改善系統的本底噪聲性能。

可編程的低噪聲電源和偏置調諧電壓端口可用于為DUT供電，而無需使用外部電源。

主要特征：

• 非常易于使用，PC上的GUI軟件可直接通過LAN、USB或GPIB接口對設備進行操作

• 信號輸入范圍：1MHz至7GHz/26GHz/40GHz

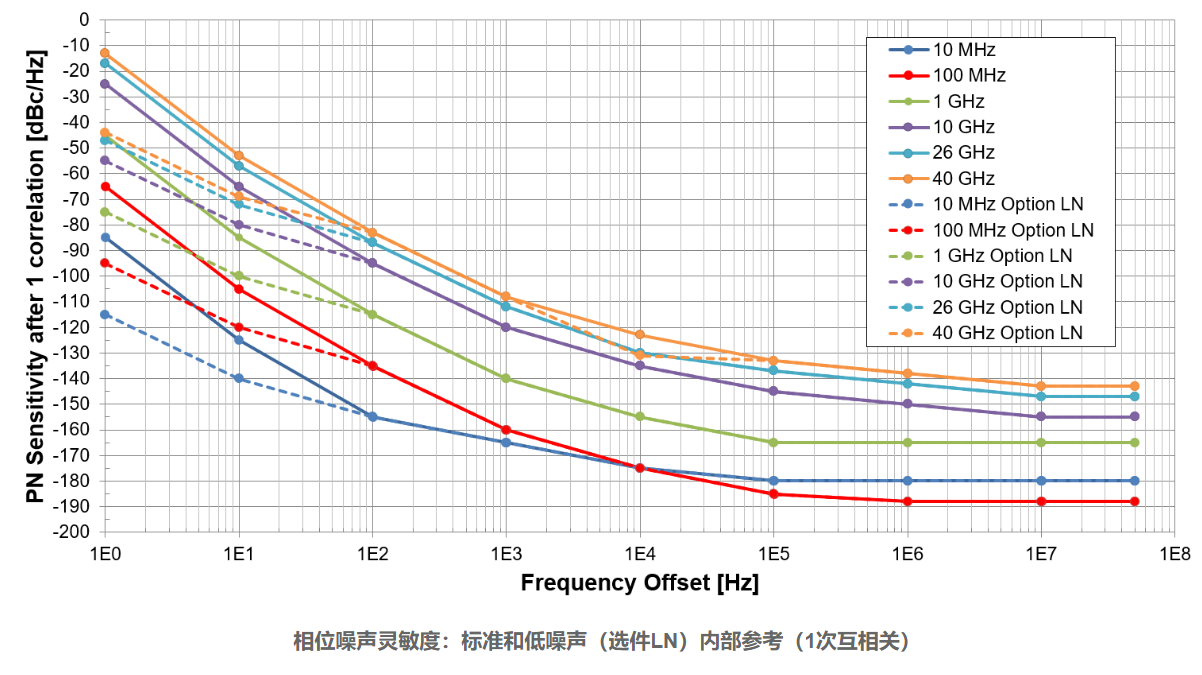

• 極低的儀器本底噪聲（<-190dBc/Hz）

• 偏移范圍：0.01Hz至100MHz

• 標配互相關測試功能

• 極快的相位噪聲測量時間：10kHz至100MHz頻偏時每次互相關次數小于0.004秒

• 靈活的內外部參考

• 3個獨立可調諧電壓源（-5~+22V）

• 內置2個獨立直流電壓源（0~15V，每個600mA）

• 10MHz外參考輸入

• 外觸發輸入

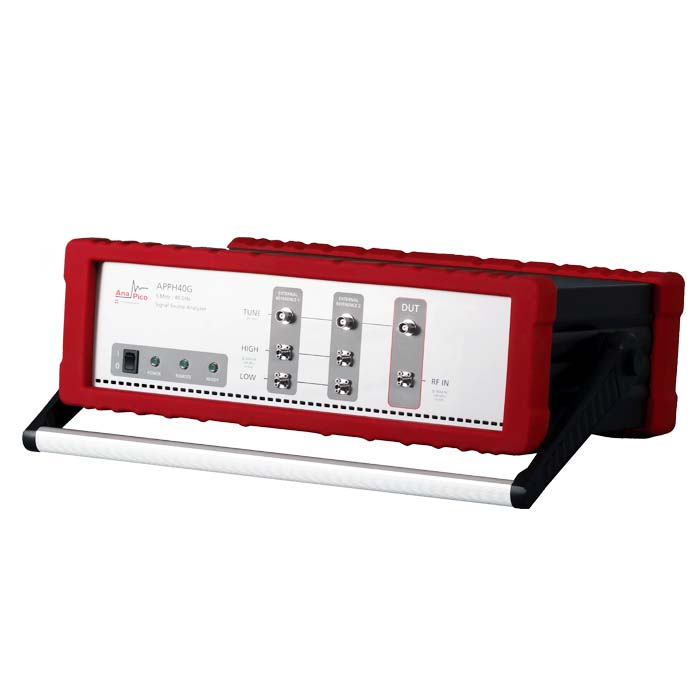

• 緊湊、輕便、易攜帶：10kg

主要測量功能：

相位噪聲測量

• 絕對相位噪聲、剩余相位噪聲、附加相位噪聲、抖動

• 連續波、脈沖（低至50ns脈寬）、突發測試模式

• 高漂移或慢速調制

• 內參考或外參考測試

幅度噪聲測量

瞬態測量

• 頻率對時間（跳頻）

• 相位對時間

• 幅度對時間

短期和長期頻率穩定度/艾倫方差測量

• 1s至10天

壓控振蕩器（VCO）特性測量

• 調諧、調諧靈敏度、推壓，功率，電流，諧波和相位噪聲

雙通道基帶噪聲分析（1Hz~100MHz）
頻譜分析儀（5MHz~40GHz）

主要技術指標：

主要訂貨信息：

產品資料可在以下鏈接下載：
