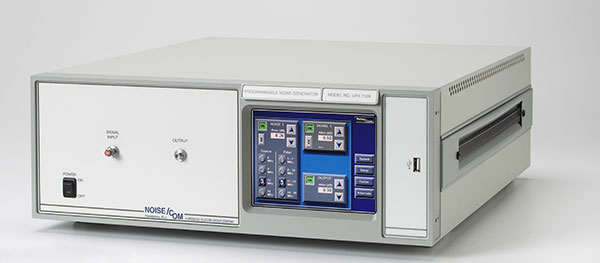

首頁 > 產品展示 > 射頻、微波信號產生與分析 > 噪聲源 > UFX 7000可編程噪聲發生器系列
Noisecom的UFX7000A寬帶噪聲發生器擁有強大的單板機與靈活的架構，用于為測試系統創建復雜的自定義噪聲信號。精密組件打造高輸出功率與平坦度，靈活的計算機體系結構實現多臺衰減器、開關和濾波器組的控制。
標準射頻配置包含一個寬帶噪聲源和最大衰減范圍為127dB（步幅1dB）的噪聲路徑衰減器。可選擇更大的衰減范圍和步幅。可指定濾波器，并與低通、高通、帶通或帶阻進行任意組合。結合先進的切換電路，設計人員可以創建各種不同的路徑組合。信號輸出接頭可以位于前部或后部面板上，在試驗臺或機架系統中為客戶取用提供方便。可選信號組合器和信號衰減器允許獨立控制噪聲和信號路徑，從而在BER測試中改變SNR。
該裝置擁有用于手動控制的觸摸TFT顯示屏、鼠標和鍵盤，或用于ATE遠程控制的標準以太網。另可選IEEE488.2 GPIB和RS232遠程接口。
通用規格
? 輸出高斯白噪聲
? 輸出功率高達+30 dBm
? 衰減127 dB；步進1 dB
? 可選步幅0.1 dB
? >2GHz的裝置總衰減為79.9 dB
? 低失真信號路徑
? 噪聲衰減器精度：±0.2 dB或0.5% @ 1 – 500 MHz
±0.2 dB或1% @ 0.5 – 1.0 GHz
±0.3 dB或2% @ 1 – 2 GHz
? 標準接頭，SMA母形接頭
? 6.25” 彩色 VGA, TFT 觸摸屏
? 尺寸：17.25 in.（寬）x 6.50 in.（高，含支腳）x19.5（深）
? 在桌面上使用時，向下折疊支腳
? 功率 115 VAC, 60 Hz
? 操作溫度: -10°至+65°C
應用
? Eb/No、C/N、SNR
? 磁盤測試
? BER 測試
? 軍事干擾
? GPS接收器測試
? CATV測試
? 頻譜分析儀
? 校準
? 濾波器測試
? EMI測試
技術規格 | |||||
UFX7000A 系列 | 輸出特性 | ||||
型號 | 頻帶 | 功率 | dBm / Hz （dBm） | 平坦度（dB） | uV/root（Hz） |
UFX7101A | 10 Hz - 20 kHz | +13 | -30 | ±0.5 | 7071 |
UFX7103A | 10 Hz - 500 kHz | +13 | -44 | ±0.5 | 1414 |
UFX7105A | 10 Hz - 10 MHz | +13 | -57 | ±0.5 | 316 |
UFX7107A | 100 Hz - 100 MHz | +13 | -67 | ±0.75 | 100 |
UFX7108A | 100 Hz - 500 MHz | +10 | -77 | ±1.0 | 31.6 |
UFX7109A | 100 Hz - 1 GHz | +10 | -80 | ±1.5 | 22.4 |
UFX7110A | 100 Hz - 1.5 GHz | +10 | -82 | ±1.5 | 18.2 |
UFX7111A | 1 GHz - 2GHz | +10 | -80 | ±1.5 | 22.4 |
UFX7112A | 1 MHz - 2 GHz | 0 | -93 | ±2.0 | 5.01 |
UFX7113A | 10 MHz - 3 GHz | 0 | -95 | ±2.5 | 5.01 |
UFX7124A | 2 GHz - 4 GHz | -10 | -103 | ±2.0 | 1.58 |
UFX7126A | 2 GHz - 6 GHz | -14 | -110 | ±2.5 | 0.71 |
UFX7128A | 10 MHz - 10 GHz | -17 | -117 | ±3.5 | 0.3251 |
UFX7218A | 2 GHz - 18 GHz | -20 | -122 | ±2.0 | 0.18 |
UFX7240A | 2 GHz - 40 GHz | -20 | -126 | ±4.0 | 0.11 |
UFX7900A系列（輸出 1W） | 輸出特性 | |||
型號 | 頻帶 | 功率 | dBm/Hz | 平坦度（dB） |
UFX7903A | 500 Hz - 500 kHz | +30 | -27 | ±2 |
UFX7905A | 500 Hz - 10 MHz | +30 | -40 | ±2 |
UFX7907A | 250 kHz - 100 MHz | +30 | -50 | ±2 |
UFX7908A | 1 MHz - 200 MHz | +30 | -53 | ±2 |
UFX7909A | 1 MHz - 300 MHz | +30 | -55 | ±2 |
UFX7910A | 2 MHz - 500 MHz | +30 | -57 | ±2 |
UFX7911A | 5 MHz - 1 GHz | +30 | -60 | ±3 |
