Conduant存儲和回放系統

Conduant的存儲記錄和回放系統克服了對RAID以及其它傳統的儲存和記錄環境來說常見的瓶頸問題。Conduant的子系統以及電子板解決方案具有以下功能：
以高達1.6 GB/s的穩定速度對電子數據進行記錄和回放；
單個系統的容量超過32TB；
硬件對硬件直接記錄和回放（點對點）；
使用多種商業現貨（COTS）數據采集、數據捕獲以及輸出硬件，創建適合您的高性能應用工具；
可靠性和可擴展性，能達到當前絕大多數的應用需求。

產品介紹：應用背景

透視當今和未來的發展趨勢，Conduant存儲和回放系統解決方案正在不斷地擴大應用范圍。

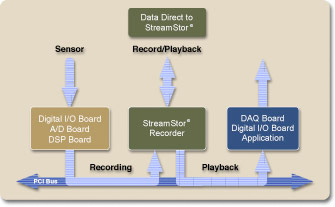

Conduant的存儲和回放系統技術繞過了計算機系統中固有的常見瓶頸問題，即系統內存、CPU以及操作系統。Conduant的存儲和回放系統通過PCI或FPDP總線直接進行硬件傳輸，接收來自數據采集源的數據流，然后將數據記錄到IDE磁盤驅動器上。這種方法保證了性能的穩定，因此，在要求可靠、零錯誤、高速且/或進行長時間數據流傳輸的高級應用中，Conduant的存儲和回放系統成為理想的記錄和回放解決方案。

當前主要用途

Conduant的存儲和回放系統最初用來替換老化的基于磁帶的記錄系統，現在它已經成為高速且擁有長時間記錄空間的重要應用。在處理大量高速輸入原數據的環境中，Conduant的存儲和回放系統的優勢在于零錯誤的記錄和回放性能。Conduant的存儲和回放系統現在的主要應用包括：

• 科學研究：高能物理學，射電天文學
• 超速雷達和聲吶記錄：導彈追蹤、偵查、天氣系統
• 高分辨率視頻影像以及監控：科學、工業、商業
• 儀表化數據采集：振動、壓力、數字信號處理

未來前景

Conduant突破性技術的應用范圍可以根據客戶的需求擴大到各種行業和學科，如：

• IT備份： 災難復原、磁盤到磁盤備份、磁盤拷貝
• 油/氣勘探：地震數據記錄
• HDTV：直接將高清電視錄制到磁盤上
• 大規模、高分辨率視頻監控：機場安檢
• 視頻點播：存儲和交付
• WCDMA記錄：無線區域測量

機箱系統

Big River? DM-125-3U Storage Unit Big River? DM-125-3U存儲單元可為基于PCI Express的系統提供磁盤存儲資源。



Big River? DM-8M-3U mSATA Big River? DM-8M-3U存儲單元可為基于PXI Express的系統提供磁盤存儲資源。

LTX e PCI Express Storage Array LTXe是基于普通用途的存儲陣列，位于淺埋式1U機架式機箱內。



Big River? LTX3 Portable Recorder Big River? LTX3記錄系統裝置封裝緊湊，節能高效，并具有高達800MB/S的記錄和回放性能。



Big River? RTX16 Big River? RTX16數字記錄系統裝置能為客戶提供StreamStor?高速記錄和回放技術，而該技術已被用于工業用重型19寸機架式機箱。該系統包括了用于增強商業現貨（COTS）部件靈活性的PCI底板，一組用于數據存儲的可單獨拆卸的硬盤驅動器，以及一個可用來處理命令和控制以及用于數據操作的板載雙核Xeon服務器。









Big River? NTX16 Big River? NTX16記錄系統裝置具有速率高達800MB/s的記錄和播放性能，采用淺埋式3U機架式機箱。NTX16的深度僅略大于21寸，但在記錄和回放應用中的表現和性能卻極為出色。




Big River? LTX2 Small Form Factor Recorder Big River? LTX2數據記錄器的特征是Conduan推出的Amazon高速磁盤控制器技術以及高達3.2兆兆字節的存儲容量。

Big River? DM-425-3U Big River? DM-425-3U存儲單元可以為基于PCI Express的系統、PXI或CompactPCI （CPCI）系統提供磁盤存儲資源。DM-125-3U配備一個磁盤存儲器外殼，因此能夠圍繞同一個標準來設計高速存儲應用。

Mark 5 VLBI Data System 與MIT合作設計的Mark 5 VLBI數據系統是高速磁盤記錄器系列產品中在經濟型機架式機箱中為射電天文學家提供可擴展性能和容量的系統。

Mark 5C VLBI Data System Mark 5C VLBI數據系統為射電天文界帶來了4+ Gb/s的原始記錄性能。

StreamStor? Amazon Express StreamStor? Amazon Express存儲控制器具有速率高達800MB/s的記錄和回放功能。最多可支持16個SATA磁盤驅動器，最大總容量達32TB（使用2TB磁盤驅動器）。

StreamStor? Amazon 對于PCI總線來說，StreamStor? Amazon SATA磁盤控制器代表了實時記錄和回放磁盤控制器技術的重大飛躍。StreamStor? Amazon還提供超過400兆字節/秒的穩定性能，因此它為您的數據采集系統帶來了可靠性、安全性以及數小時的工作容量。

 夾層板

Optical High Speed Serial Mezzanine Board StreamStor? FPDP2夾層板可與StreamStor ?控制器兼容使用，從而使來自FPDP（前面板數據端口）源的數據能直接輸入。

Copper High Speed Serial Mezzanine Board 銅線高速串行夾層板可與StreamStor?控制器兼容使用，并從各數據源（如串行FPDP端口、串行LiteII端口或10GigE端口）接收數據的直接輸入。

LVDS Mezzanine Board StreamStor? LVDS夾層板可與StreamStor?控制器兼容使用，從而為低壓差分信號（LVDS）輸入數據提供直接的數據輸入端口。

StreamStor? FPDP2 Mezzanine Board StreamStor? FPDP2夾層板可與StreamStor ?控制器兼容使用，從而使來自FPDP（前面板數據端口）源的數據能直接輸入。

SNAP12 Optical FPGA Card Conduant SNAP12光學FPGA輸入/輸出板為用戶提供了一個硬件平臺，使數據能通過8線Gen2 PCI Express接口和12線光學接口維持全雙工高帶寬傳輸。
