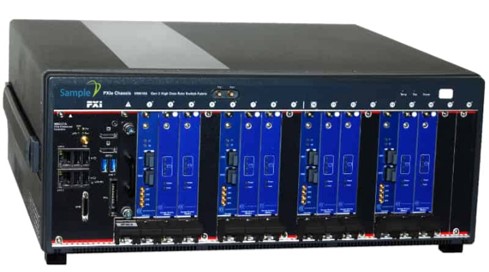

SOR160系列高速光纖海量存儲記錄系統

?多種光纖IO協議可用，包括Aurora，ODI，Interlaken，串行FPDP等

SOR160系列高速光纖記錄系統是用于高速數據記錄和回放的獨特解決方案。該系統利用PXI Express架構來提供模塊化，靈活的解決方案，可以針對幾乎任何需求進行定制。主要記錄引擎盛鉑科技SOC40高速光纖數據交換板是具有高速RAM和高性能FPGA的PXIe板。該板管理往返存儲設備的數據流，還提供用于高速數據輸入或輸出的光纖通道。SOC40板可以單獨使用并提供高達5GB/s（40Gbps）的速度，也可以與其他SOC40板一起菊鏈?zhǔn)褂?，以達到20GB/s（160Gbps）的數據流性能。

典型的系統配置將包括基于Intel處理器的控制器，一個或多個SOC40板以及一個或多個基于SDM-8T SSD的存儲板。PXI Express背板支持多種配置以及存儲和記錄板的組合，幾乎可以滿足任何要求。如果需要，擴展系統還可以使用附加的機架來提供附加的存儲容量。

盛鉑科技的X-Stream技術體系結構提供了端到端（P2P）的方式在PCI Express總線結構上進行移動數據的功能。這允許硬件數據直接的從ADC或其他PCI Express源端流向數據存儲端或從數據存儲端流向DAC硬件或其他PCI Express設備端，同時不會受到X86系統瓶頸的影響。該體系架構下存儲系統還可以同時與來自多個PCI Express設備端進行數據交互。

SOR160系列高速光纖記錄系統中使用的存儲設備是M.2 NVMe PCI Express標準固態驅動器。使用盛鉑科技SDM-8T作為存儲控制單元，每個SDM-8T存儲控制單元占用一個PXI Express插槽，每個SDM-8T存儲控制單元最多可安裝4個NVMe SSD。每個SDM-8T的最大容量為8TB，未來的容量有望更高，每個SDM-8T可提供高達7.1GB/s的連續讀/寫速度。SDM-8T存儲控制單元的使用即使在高水平的沖擊和振動下也可提供一致的性能。當前的標準配置在4U 22英寸深的機箱中最多支持128 TB的存儲。

SOR160系列中SOC40高速光纖串行數據交換板上的FPGA可選地包括多達24個通道（48根光纖）的高速光纖，并且支持許多不同的高速串行協議。這些接口上可能的協議包括ODI（光學數據接口），Interlaken，串行FPDP和Aurora。還可以根據客戶要求添加其他接口。

光纖接口還可用于擴展記錄器性能。例如，使用4個SOC40高速光纖串行數據交換板并通過菊鏈方式可將單個高速數據路徑速度提升至20GB/s（160Gbps），當然也可以單獨使用它記錄多個相對慢速的數據通道。

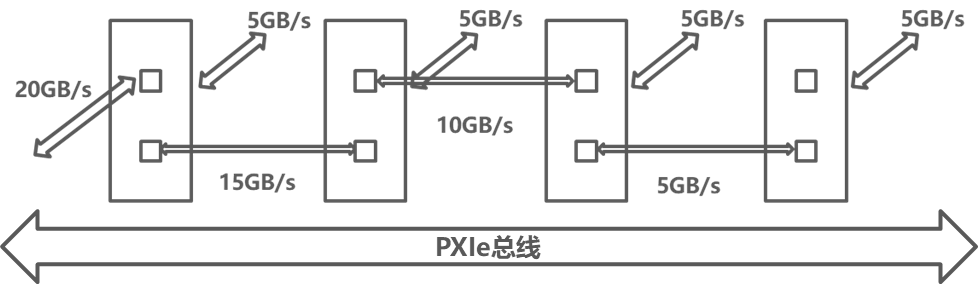

SOR160系列可使用4塊SOC40高速光纖串行數據交換板以菊鏈方式獲得對外高達20GB/s（160Gbps）的數據交互速率

SOR160系列高速光纖記錄系統中的模塊硬件通過連接到PXI Express背板時鐘信號進行同步，同時它們還具有前面板信號輸入輸出連接器，這些輸入輸出接口可以適應客戶的不同需求，以提供客戶應用所需的觸發，事件標記和跨平臺同步等。

SOR160系列隨附的軟件開發工具包（SDK）包括對.NET開發環境的支持。這包括C＃，Visual Basic和C ++ CLI等語言。該SDK還包括一個完整的基于“ C”的界面，以兼容幾乎所有編程語言的使用。這其中包括LabVIEW和MATLAB等編程環境。

?“3”對應XX表示：SDM-8T存儲板卡的數量，填1表示一塊板卡、填2表示兩塊板卡……SDM-8T存儲板卡的數量必須大于或等于SOC40高速光纖串行數據交換板卡的數量，單臺設備僅選擇1塊SOC40高速光纖串行數據交換板卡時最多可選16塊SDM-8T存儲板卡，且隨著SOC40的數量遞增SDM-8T的數量遞減。
