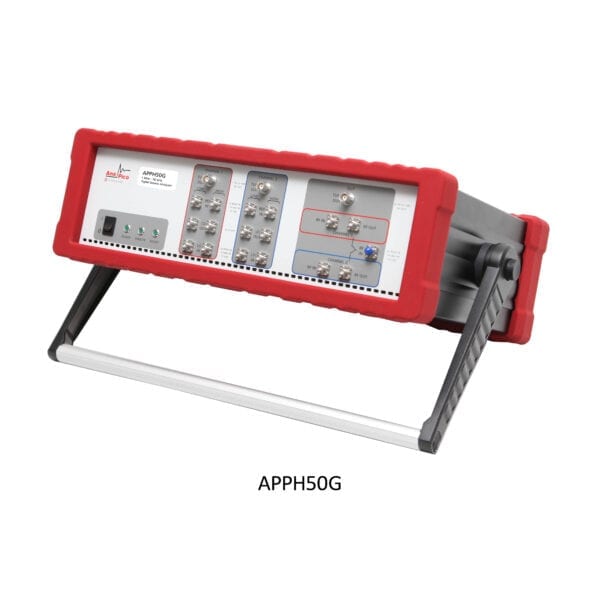

相位噪聲分析儀-從1 MHz到50/65 GHz

AnaPico APPH50G / APPH65G是一個完整的信號源分析儀，頻率高達50和65 GHz。它提供了一組必不可少的測量功能，用于評估從VHF到微波頻率范圍的信號源，以及有源和無源非自激振蕩設備，例如放大器或分頻器。帶有FPGA互相關引擎的混合信號系統架構可實現非常快的信號處理和超低相位噪聲靈敏度。

可以使用隨附的桌面軟件或使用遠程SCPI界面進行自動化測試的單個腳本來執行測量。

內置的可編程電源和低噪聲調諧電壓使該設備非常靈活且易于使用。

全套測量功能包括：

·         連續波和脈沖調制信號的絕對相位噪聲測量，以表征振蕩器，合成器，信號發生器和其他自激振蕩裝置

·         連續波和脈沖調制信號的殘留相位噪聲測量，用于表征放大器，上/下變頻器，混頻器，分頻器和其他非自激組件

·         連續波信號的幅度噪聲測量

·         時間穩定性測量，以表征由相位噪聲或長達幾天的長期頻率測量得出的艾倫偏差

·         瞬態分析，可測量分辨率高達16ns的信號瞬變或調制

·         壓控振蕩器（VCO）的全自動振蕩器特性，包括參數頻率，功率，電流消耗，推動和相位噪聲

·         監視單載波信號的頻譜

APPH適用于許多應用：

·         實驗室信號源的相位和幅度噪聲測量

·         評估脈沖信號和放大器

·         生產線中的自動化測試

·         分析信號的頻率和功率瞬變，調制和長期行為

規格：

特征：

APPH是一款一體化的緊湊型測量系統，具有廣泛的功能，在0.001 Hz至100 MHz的偏移范圍內，測量值可低至-190 dBc / Hz。

通過提供內部和外部參考選項，可以增加系統的靈活性和動態范圍。內部基準可以提供快速的測量設置和快速的測量，而外部基準可以改善系統的本底噪聲性能。

可編程的低噪聲電源和偏置調諧電壓端口可用于為DUT供電，而無需使用外部電源。

可以使用隨附的提供所有測量模式的桌面應用程序來控制APPH。或者，也可以通過以太網，USB或GPIB上的SCPI接口控制測量儀器。

應用：

?超低相位噪聲晶體振蕩器分析
?通用相位噪聲和幅度噪聲分析
?脈沖信號分析

?相位噪聲的高速生產測試
?放大器，發射機，混頻器的附加相位噪聲特性
?時鐘的時間穩定性分析
?VCO測試

選件：

資料下載：
