主要電性能指標 | |||||
輸入參考頻率（MHz） | 100 | ||||
輸入參考功率（dBm） | 5±3 | ||||
頻率穩定度 | 同步于外參考 | ||||
頻率準確度 | 同步于外參考 | ||||
輸入參考相位噪聲參考 | ≤-155dBc/Hz@1kHz | ||||
輸出頻率（MHz） | 200~15000 | ||||
頻率步進（Hz） | 0.1 | ||||
跳頻時間（uS）（1） | ≤200 | ||||
輸出功率（dBm） | 0±3 | ||||
輸出功率平坦度（dB） | ±5 | ||||
雜散（dBc）（2） | 典型：-70dBc；最大-65dBc | ||||
諧波（dBc） | ≤-5 | ||||
相位噪聲 （輸入頻率） | dBc/Hz@100Hz | ≤-128 | |||
dBc/Hz@1kHz | ≤-155 | ||||
dBc/Hz@10kHz | ≤-165 | ||||
dBc/Hz@100kHz | ≤-165 | ||||
dBc/Hz@1MHz | ≤-165 | ||||
相位噪聲 （輸出頻率）
| dBc/Hz@100Hz | @1GHz | ≤-113 | @5GHz | ≤-101 |
dBc/Hz@1kHz | ≤-130 | ≤-116 | |||
dBc/Hz@10kHz | ≤-135 | ≤-122 | |||
dBc/Hz@100kHz | ≤-137 | ≤-123 | |||
dBc/Hz@1MHz | ≤-139 | ≤-127 | |||
dBc/Hz@100Hz | @10GHz | ≤-93 | @15GHz | ≤-91 | |
dBc/Hz@1kHz | ≤-112 | ≤-108 | |||
dBc/Hz@10kHz | ≤-117 | ≤-112 | |||
dBc/Hz@100kHz | ≤-118 | ≤-114 | |||
dBc/Hz@1MHz | ≤-121 | ≤-117 | |||
供電（V/A） | +12±0.5V/0.9A（典型）；最大工作電壓+15V | ||||
接口要求 | 射頻接口：SMA-K 控制及電源接口：J30J-9-ZKP | ||||
外形尺寸及重量 | 80×65×13mm；≤160g | ||||
控制方式 | SPI | ||||
工作溫度（℃） | -40~+70 | ||||
儲存溫度（℃） | -55~+85 | ||||

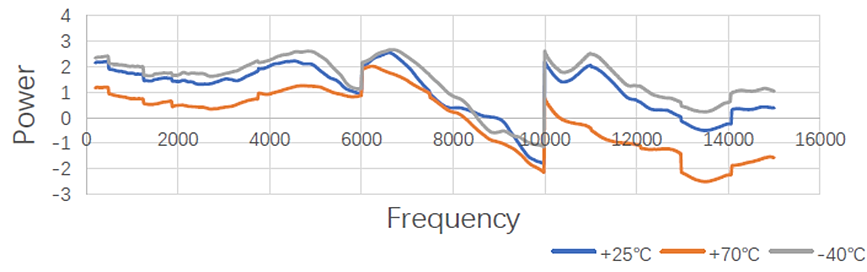

SLMF315輸出功率

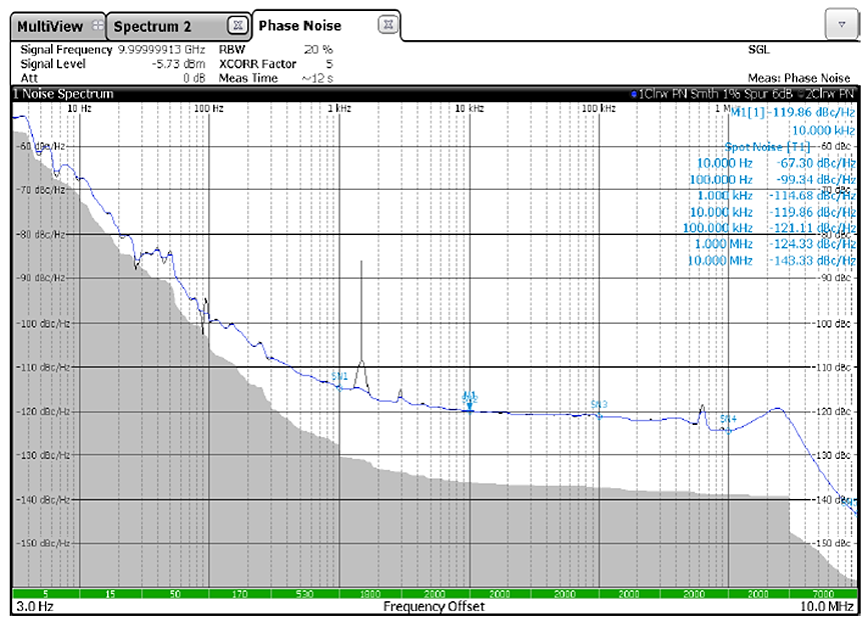

SLMF315輸出10GHz時相噪曲線
