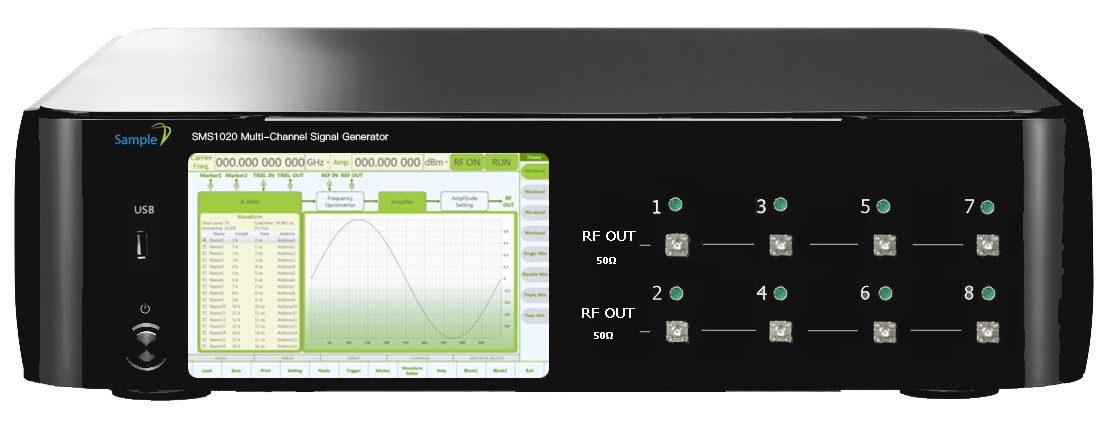

SMS1020系列信號源是采用盛鉑科技創的QpaSync多通道快速相位校準技術實現的真正意義上的多通道相參輸出信號源，單臺設備最多可提供高達8個獨立可設置的輸出通道，每個通道的相位獨立連續可調，并可在長達9小時內保持通道間的相位漂移小于2°的相對穩定度。
產品概述：
SMS1020系列信號源四個不同的型號選擇，它們的頻率輸出范圍為10MHz~20GHz，通道數分別為2、3、4、8個。同時SMS1020系列擁有超低相噪、超快頻率轉換速度、優秀的雜散抑制和諧波抑制等特點。SMS1020系列的高穩定OCXO參考提供了高頻率精度和穩定性。該系列的信號源還可接收10、100或1000MHz外部參考輸入。
SMS1020系列信號源采用TFT-LCD的觸屏操作并提供多種控制接口，例如USB，LAN或GPIB。每個接口均可使用SCPI 1999命令集來達成便捷快速通訊。通過任何主系統均可快速實現儀器的遙控。同時提供的應用程序接口（API）或編程示例如Matlab、Labview、C++和其他通用工具使得儀器使用十分簡便。
SMS1020系列信號源4通道及以下的型號更有標準1U版本的機型便于用戶在ATE系統上集成使用。
主要特點：
l 單臺設備最多8個獨立可設置的真正相參輸出通道
l 很高的通道間相位穩定度：通道間9小時小于2°的相位漂移
l 20μs超快頻率轉換時間
l 0.1Hz超低頻率分辨率
l ±0.25dB功率不確定度
l 支持?jǐn)?shù)字功率、頻率、列表掃描模式
l 提供內外部脈沖調制方式，更支持掃描與脈沖兩種調制復合生成
l 簡單易用，5英寸TFT-LCD彩色觸摸屏操作
l USB接口支持U盤保存儀器設置和其它文件輸入儀器或從儀器輸出

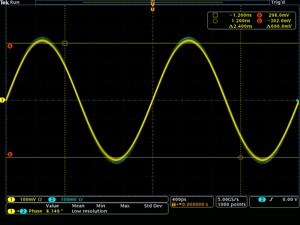

SMS1020系列各通道間信號首次上電輸出延遲時間小于2ns，且每通道相位連續可調

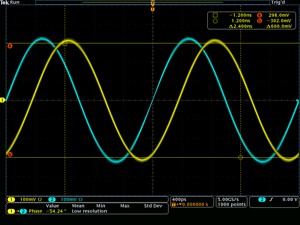

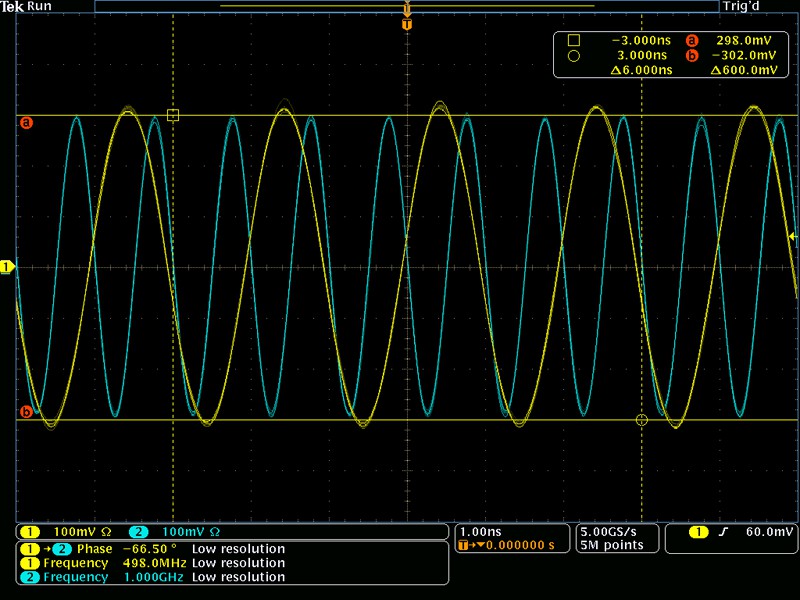

SMS1020系列各通道頻率、幅度、相位等獨立可調

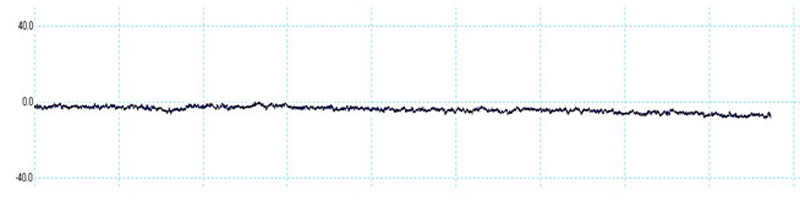

SMS1020系列多通道間相位穩定度：9小時小于2°漂移
主要技術指標：
參數 | 最小值 | 典型值 | 最大值 | 備注 |
CW模式 | ||||
頻率范圍 | 10 MHz | 20 GHz | ||
頻率分辨率 | 0.1 Hz | |||
相位分辨率 | 0.1° | |||
頻率轉換速度 頻率/振幅穩定時間 |
10 μs | 20 μs 15 μs | ||
SSB相位噪聲 | ||||
500 MHz @10 Hz @20 kHz @100 kHz |
-105 dBc/Hz -141 dBc/Hz -147 dBc/Hz | |||
10 GHz @10 Hz @20 kHz @100 kHz |
-70 dBc/Hz -115 dBc/Hz -119 dBc/Hz | |||
輸出功率 | ||||
標配 | -20dBm | +18dBm | ||
SPE80選件 | -75dBm | +13dBm | ||
電平分辨率 | 0.01 dB | |||
電平不確定性 | 0.25 dB | ±1.0 dB | ||
VSWR | 1.5 | 2 | ||
逆功率保護 | ||||
直流電壓 | 15V | |||
射頻功率 | +26 dBm | |||
頻譜純度 輸出諧波 |
-30 dBc -40 dBc -50 dBc |
-25 dBc -30 dBc -35 dBc | @10 dBm輸出功率 <100 MHz 100 MHz ~ 6.5 GHz >6 GHz | |
非諧波雜散 | -75 dBc | 頻偏 > 1kHz | ||
通道至通道 相位穩定性 相參轉換 |
2°/9H 各通道初始相位一致 |
SPS選件 | ||
溫度穩定性（10~45 °C） | 0.02ppm | |||
老化（第一年） | 0.05ppm | |||
內/外部參考源 | 10/100/1000 MHz | |||
掃描性能：
參數 | 最小值 | 典型值 | 最大值 | 備注 |
數字功率/頻率/列表掃描 掃描類型：線性，對數，隨機 所有通道可被調制并且獨立運行或同步運行。 | ||||
步進時間（τstep） | 20 μs | 200s | 僅1個通道，若N個通道同時掃描，最小步進時間是N倍20μs | |
駐留時間（τval） | 10 μs | 100s | ||
關斷時間（含瞬態時間）（τoff） | 0 | 100s | ||
瞬態時間（τinv） | 15 μs | |||
時序延遲（τde） | 50ns | |||
時間分辨率 | 5ns | |||
時間精度/點 | 5ns | |||
調制性能：
掃描可與內/外部脈沖調制任意結合使用。
參數 | 最小值 | 標準值 | 最大值 | 備注 |
脈沖調制 關斷比 |
70dB |
@ +10 dBm | ||
重復頻率 | 0.1 Hz | 20 MHz | 內部每個通道獨立或外部用戶自選通道 | |
占空比 | 在1%步進1%~99% | 指定最小脈沖寬度內 | ||
最小脈沖寬度 | 50ns | |||
脈沖上升/下降時間 | 10 ns | |||
外部輸入振幅 | TTL | |||
訂貨指南：
SMS1020系列4通道及以下可提供S1U選件的標準1U機箱版本便于用戶ATE系統集成
主機 | |
SMS1020-2 | 2通道，頻率范圍：10MHz~20.0GHz，輸出功率：-20dBm~+18dBm |
SMS1020-3 | 3通道，頻率范圍：10MHz~20.0GHz，輸出功率：-20dBm~+18dBm |
SMS1020-4 | 4通道，頻率范圍：10MHz~20.0GHz，輸出功率：-20dBm~+18dBm |
SMS1020-8 | 8通道，頻率范圍：10MHz~20.0GHz，輸出功率：-20dBm~+18dBm |
選件 | |
SPE80-20 | 步進衰減器模塊，100MHz~20GHz輸出時，功率范圍-75dBm~+13dBm，需根據主機通道數量選擇對應數量的模塊 |
SPS | 相參切換選件，每個通道打開時自動確定并調整相位初始位置，并使不同通道同頻信號的相位差保持更加穩定 |
SGB | GPIB，IEEE-488.2,1987編程接口 |
S1U | 19”標準1U尺寸機箱版本，適用于SMS1000系列4通道及以下型號，AC電源輸入。尺寸：高43mm x 寬426 mm x 長460mm （高1.7in x 寬16.8in x 長18.1in） |
盛鉑科技FlexDDS-NG是一種單臺機箱最多可達12個通道相位連續直接數字信號合成器 (DDS)。其輸出頻率可達400MHz，該產品專為量子光學研究而設計， 是直接滿足實驗物理學家需求的下一代波形發生器。
查看更多
盛鉑科技SRS100系列低噪聲、高速轉換的微波信號發生器，覆蓋的頻率范圍從100kHz到12、20和26.5GHz，其頻率分辨率可達到0.001Hz。 SRS100系列微波信號源擁有準確的輸出功率電平和高雜散信號抑制。盛鉑科技通過自己獨特的小數分頻方案實現的頻率合成技術有效降低了SSB相位噪聲，并帶來了mHz級的頻率分辨率。同時盛鉑科技的快速頻率切換技術使SRS100系列的頻率和功率輸出切換時間低至30μs。
查看更多
SMS1012系列信號源是采用盛鉑科技獨創的QpaSync多通道快速相位校準技術實現的真正意義上的多通道相參輸出信號源，單臺設備最多可提供高達8個獨立可設置的輸出通道，每個通道的相位獨立連續可調，并可在長達9小時內保持通道間的相位漂移小于2°的相對穩定度。
