盛鉑科技SRS100系列低噪聲、高速轉換的微波信號發生器，覆蓋的頻率范圍從100kHz到12、20和26.5GHz，其頻率分辨率可達到0.001Hz。
SRS100系列微波信號源擁有準確的輸出功率電平和高雜散信號抑制。盛鉑科技通過自己獨特的小數分頻方案實現的頻率合成技術有效降低了SSB相位噪聲，并帶來了mHz級的頻率分辨率。同時盛鉑科技的快速頻率切換技術使SRS100系列的頻率和功率輸出切換時間低至30μs。
體積小巧，功能強大，性能好。
意想不到的調制能力
SRS100系列標準配置包含調幅（AM）、直流耦合、低失真寬頻帶頻率調制（FM）、PM、FSK、PSK、線性調頻和高速脈沖調制，并配有內部脈沖序列發生器。儀器內部共有三個調制源可供使用。
調制--為應用而生
SRS100系列的調制模式均可組合使用，從而可以產生現代通信和定位系統中的復合調制信號。
所有SRS100型號的設備均可進行高速模擬和數字掃描，包括靈活的列表模式，其中頻率、功率和駐留時間都可以單獨設置。靈活的觸發功能簡化了測試環境中的同步要求。
用穩定樹立信心：
所有SRS100型號均采用超穩定的溫度補償100 MHz基準（OCXO）以確保最小限度的偏差，并且在1~250 MHz的任意區間內可被鎖相到任意穩定的外部基準上。除此之外，還可通過內部旁路直接提供一個100 MHz信號基準，以達到很好的相位同步信號。
為用戶帶來很好的體驗：
SRS100系列采用5英寸TFT-LCD彩色觸屏控制，所有操作僅在觸摸屏上即可完成，擺脫了使用傳統面板按鍵操作的繁瑣。更為關鍵的是，您還可以將常用的儀器設置文件通過前面板的USB接口存儲在U盤內，以后每次使用同樣操作時只要通過U盤調用設置文件即可，您還可以遠程分享您的儀器設置，這極大的提升了測試效率。
主要信號技術指標：
參數 | 最小值 | 典型值 | 最大值 | 備注 |
CW模式 | ||||
頻率范圍 | 100 kHz 100 kHz 100 kHz | 12.0 GHz 20.0 GHz 26.5 GHz | SRS112 SRS120, 可設到20.5 GHz SRS126, 可設到30 GHz | |
頻率分辨率 | 0.001 Hz | |||
相位分辨率 | 0.1° | |||
頻率/幅度穩定時間 | 200 μs | 300 μs 30 μs | 從接收到SCPI命令開始 選購SFS30快速切換選件 | |
SSB相位噪聲（標配） | ||||
20 GHz @10 Hz @1 kHz @100 kHz |
-51 dBc/Hz -91 dBc/Hz -104 dBc/Hz | |||
寬帶噪聲 | -150 dBc/Hz | |||
SSB相位噪聲（SLPN低相噪選件） | ||||
20 GHz @10 Hz @1 kHz @100 kHz @10 MHz |
-74 dBc/Hz -100 dBc/Hz -113 dBc/Hz -130 dBc/Hz | |||
幅度噪聲@10 GHz | -130 dBc/Hz -140 dBm | Pout=+10dBm, @100kHz偏置 本底噪聲 | ||
輸出功率 | ||||
標配 100 kHz至最大頻率 |
-20 dBm |
+15 dBm | ||
SPE90選件 100 kHz至最大頻率 |
-90 dBm |
+13 dBm | ||
SHP25選件 | -20 dBm -20 dBm -20 dBm | +25 dBm +23 dBm +18 dBm | 0.2 ~ 10 GHz 10 ~ 16 GHz >18 GHz | |
SPE90& SHP25選件 | -90 dBm -90 dBm -90 dBm -90 dBm | +22 dBm +20 dBm +18 dBm +15 dBm | <10 GHz 10 ~ 16 GHz 16 ~ 20 GHz >20 GHz | |
電平分辨率 | 0.01 dB | |||
電平不確定性，ALC開 溫度效應 用戶平坦度修正 | 0.3 dB
0.015 dB/°C ≤2000點 | 1.0 dB | -15 ~ +15 dBm
0 ~ 45°C | |
輸出阻抗 VSWR | 50 ? 2.0 | |||
逆功率保護 | ||||
直流電壓 | ±15V | |||
射頻功率 | 30 dBm | |||
頻譜純度@+5 dBm 輸出諧波 |
-40 dBc |
-30 dBc | ||
次諧波 | -75 dBc -50 dBc | -65 dBc -40 dBc | < 20 GHz >20 GHz | |
非諧波雜散 < 312 MHz >312~625 MHz >625 MHz~1.5 GHz >1.5 GHz ~2.5 GHz >2.5 GHz~5 GHz >5 GHz~10 GHz >10 GHz~20 GHz >20 GHz |
-80 dBc -75 dBc -75 dBc -70 dBc -65 dBc -60 dBc -55 dBc -50 dBc |
-66 dBc -70 dBc -65 dBc -65 dBc -60 dBc -55 dBc -50 dBc -45 dBc | CW +10 dBm, >3 kHz偏置 | |
剩余FM@10 GHz |
15 Hz | 0.3 kHz~3 kHz，加權（ITU-T），RMS | ||
剩余AM@10 GHz | 0.02% | RMS值（0.01kHz~15kHz） | ||

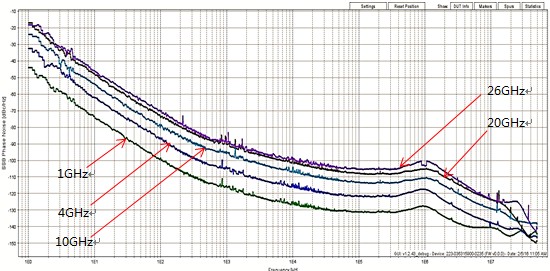

標準相位噪聲性能（10Hz至50MHz頻偏@1、4、10、20和26GHz）

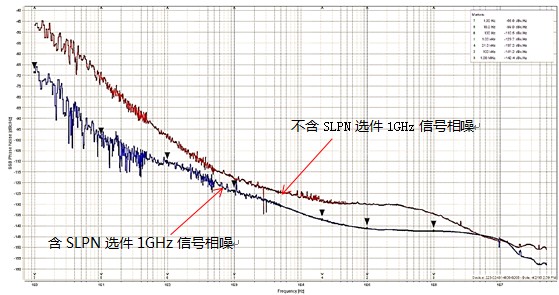

SLPN低相噪選件性能

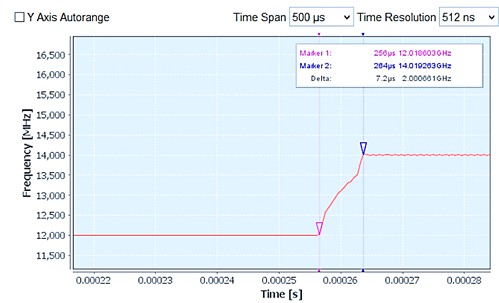

12GHz到14GHz快速切換

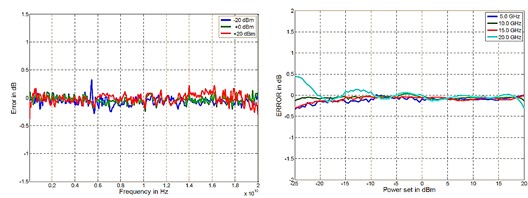

0~20 GHz, @-20, 0, +20 dBm, 典型頻率響應

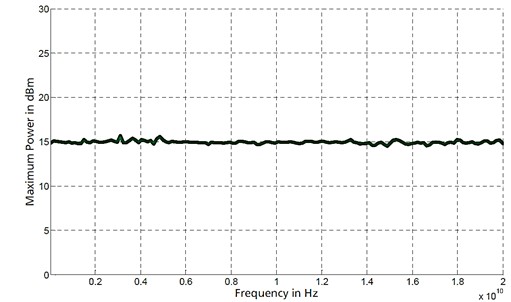

典型最大輸出功率(標配)

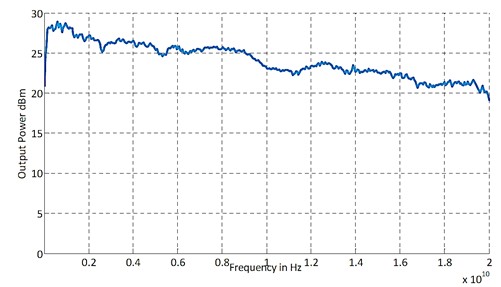

典型最大輸出功率(SHP25選件)

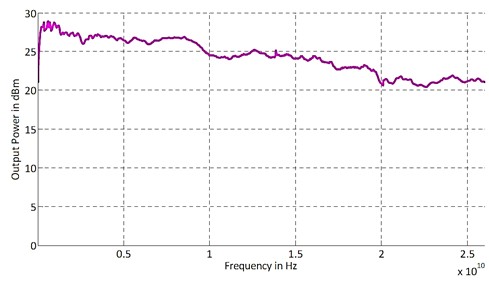

典型最大輸出功率(SPE90和SHP25選件)

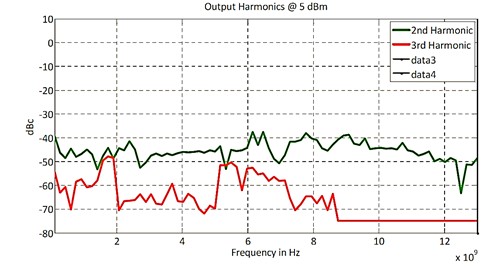

諧波（SPE90選件）
訂貨指南：
SRS100系列S1U選件可提供標準1U機箱版本便于用戶ATE系統集成應用
主機 | |
SRS112 | 頻率范圍：100kHz~12GHz，輸出功率：-20dBm~+15dBm |
SRS120 | 頻率范圍：100kHz~20GHz（可設到20.5GHz），輸出功率：-20dBm~+15dBm |
SRS126 | 頻率范圍：100kHz~26.5GHz（可設到30GHz），輸出功率：-20dBm~+15dBm |
選件 | |
SHP25 | 高輸出功率選件：-20dBm~+25dBm@0.2~10GHz；-20dBm~+23dBm@10~16GHz；-20dBm~+18dBm@>18GHz |
SPE90 | 步進衰減器模塊，100kHz至最大頻率輸出時，功率范圍-90dBm~+13dBm（可與SHP25同時選裝） |
SLPN | 超低相位噪聲選件，提高頻率穩定性 |
SFS30 | 頻率和功率輸出切換速度增強選件 |
SGB | GPIB，IEEE-488.2,1987編程接口 |
S1U | 19”標準1U尺寸機箱版本，AC電源輸入。尺寸：高42mm x 寬426 mm x 長460mm （高1.7in x 寬16.8in x 長18.1in） |
