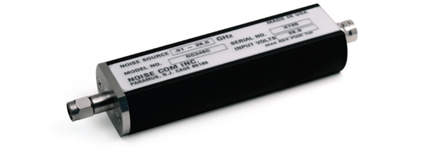

NC346系列噪聲源可以通過一個專用的噪聲系數分析儀或一個具有噪聲系數測量功能的頻譜分析儀，用于噪聲系數的精準測量。該模塊的電壓駐波比（VSWR）較低，增加了噪聲系數的測量精度。
寬帶校準噪聲源，助力噪聲系數測量
Noisecom公司的NC346系列專用于精密的噪聲系數測量。VSWR已經通過改進，減少了測試信號的多次反射、大大提高了大多數噪聲系數設置的測量精度。
NC346系列噪聲源覆蓋頻帶較寬，有優良的溫度和電壓穩定性，適合適用于精密噪聲系數測試儀的實驗室標準。可輸出6、15.5和22 dB ENR，允許裝置準確地測量分別達20、30和36dB的噪聲系數。
噪聲源的回波損耗在開、關狀態下均進行測量，并包含在隨各噪聲源（不超過40 GHz）的校準報告中。每個噪聲源還隨附可追溯至NIST的校準數據。
功能和優點：
? 寬頻覆蓋
? 非常好的溫度穩定性
? 優越的電壓穩定性
? 兼容噪聲系數測試儀
主要規格：
? 校準：1 GHz步長
? 溫度系數：< 0.009 dB/°C"
? 工作溫度：0°C 至 +55°C"
? 輸入功率：15mA條件下為+28VDC ± 2VDC，通常用于NC346 A、 B & D
? VSWR：10MHz–5GHz的儀器小于1.15:1、5–7dB或14–16dB ENR
? 穩壓器：內置
? 電壓系數：< 0.002 dB/%ΔV
NC346同軸系列:
型號 | 射頻 接頭 | 頻率 （GHz） | 輸出 ENR （dB） |
VSWR（開/關時的最大比率） | |||||
0.01至5 GHz | 5至18 GHz | 18至26.5 GHz | 26.5至40 GHz | 40至60 GHz | I（最大）（mA） | ||||
NC346A | SMA公形接頭 | 0.01 - 18.0 | 5 - 7 | 1.15:1 | 1.25:1 | 30 | |||
NC346A 精密型 | APC3.5 公形接頭 | 0.01 - 18.0 | 5 - 7 | 1.15:1 | 1.25:1 | 30 | |||
NC346A 選件1 | N 公形接頭 | 0.01 - 18.0 | 5 - 7 | 1.15:1 | 1.25:1 | 30 | |||
NC346A 選件2 | APC7 | 0.01 - 18.0 | 5 - 7 | 1.15:1 | 1.25:1 | 30 | |||
NC346A 選件4 | N 母形接頭 | 0.01 - 18.0 | 5 - 7 | 1.15:1 | 1.25:1 | 30 | |||
NC346B | SMA公形接頭 | 0.01 - 18.0 | 14 - 16 | 1.15:1 | 1.25:1 | 30 | |||
NC346B 精密型 | APC3.5公形接頭 | 0.01 - 18.0 | 14 - 16 | 1.15:1 | 1.25:1 | 30 | |||
NC346B 選件1 | N 公形接頭 | 0.01 - 18.0 | 14 - 16 | 1.15:1 | 1.35:1 | 30 | |||
NC346B 選件2 | APC7 | 0.01 - 18.0 | 14 - 16 | 1.15:1 | 1.25:1 | 30 | |||
NC346B 選件4 | N 母形接頭 | 0.01 - 18.0 | 14 - 16 | 1.15:1 | 1.35:1 | 30 | |||
NC346C | APC3.5 公形接頭 | 0.01 - 26.5 | 13 - 17 | 1.15:1 | 1.25:1 | 1.35:1 | 30 | ||
NC346D | SMA公形接頭 | 0.01 - 18.0 | 19 - 25* | 1.50:1 | 1.50:1 | 30 | |||
NC346D 精密型 | APC3.5 公形接頭 | 0.01 - 18.0 | 19 - 25* | 1.50:1 | 1.50:1 | 30 | |||
NC346D 選件1 | N 公形接頭 | 0.01 - 18.0 | 19 - 25* | 1.50:1 | 1.75:1 | 30 | |||
NC346D 選件2 | APC7 | 0.01 - 18.0 | 19 - 25* | 1.50:1 | 1.50:1 | 30 | |||
NC346D 選件3 | N 母形接頭 | 0.01 - 18.0 | 19 - 25* | 1.50:1 | 1.75:1 | 30 | |||
NC346E | APC3.5 公形接頭 | 0.01 - 26.5 | 19 - 25* | 1.50:1 | 1.50:1 | 1.50:1 | 30 | ||
NC346Ka | K 公形接頭** | 0.10 - 40.0 | 10 - 17 | v1.25:1 | 1.30:1 | 1.40:1 | 1.50:1 | 30 | |
NC346V | V 公形接頭 | 0.10 - 55.0 | 7 - 21 | 1.50:1 | 1.50:1 | 1.75:1 | 2.00:1 | 2.50:1 | 30 |
*平坦度高于±2dB **兼容SMA和APC3.5

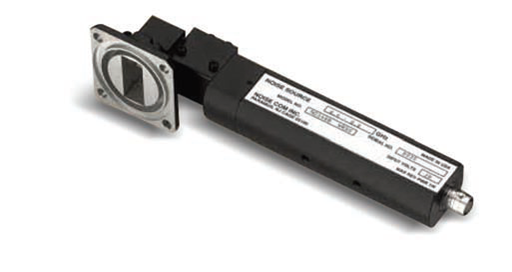

NC346波導
NC346波導系列：
型號 | 法蘭 | 頻率（GHz） | ENR （dB） | VSWR（開/關） | I（最大）（mA） |
NC346B-WR229 | CPR229F | 3.7 - 4.2 | 14 - 16** | 1.20:1 | 30 |
NC346B-WR90 | UG39/U | 8.5 - 9.6 | 14 - 16** | 1.20:1 | 30 |
NC346B-WR75 | UBR120 | 10.5 - 13.0 | 14 - 16** | 1.20:1 | 30 |
*咨詢其它尺寸的法蘭或波導 **平坦度高于±0.15 dB
波導法蘭圖：
波導 型號 | 尺寸A（英寸） | 尺寸B（英寸） | 尺寸C（英寸） | 尺寸D（英寸） |
WR75 | 5.25 | 1.50 SQ | .98 | 1.60 |
WR90 | 5.68 | 1.68 SQ | 72 | 1.50 |
WR229 | 6.02 | 3.87 | 1.10 | 2.09 |
