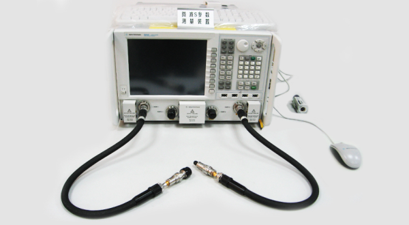

SCVA系列用于VNA的NMD測試電纜組件

是德科技的矢量網絡分析儀測試電纜已經深得人心，但它的價格也經常讓人望而卻步。盛鉑科技憑借多年的測試測量的經驗針對客戶的痛點，開發出了幾款用于VNA的NMD型測試電纜，可替代是德科技、R&S等眾多昂貴進口品牌的VNA的測試電纜。

SCVA系列根據頻率劃分，有26.5G的3.5mm接口電纜組件，40GHz的2.4mm電纜組件（是德科技在40G的矢網普遍配置的是2.4mm接口），以及67GHz的1.85mmNMD電纜組件。所謂NMD電纜組件是一種接口Reggedized加強型連接器，可以讓電纜在使用過程中的受力主要集中在外層加固的結構件部分，防止精密的同軸接口遭受損壞。

產品簡介

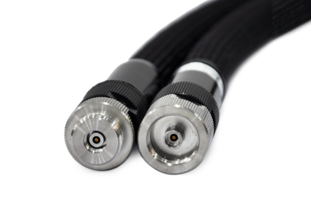

型號：SCVA3-35F35M-800VA

描述：NMD接口，3.5mm母-3.5mm公VNA專用測試電纜，DC-26.5GHz，配多層復合鎧甲

阻抗：50Ω

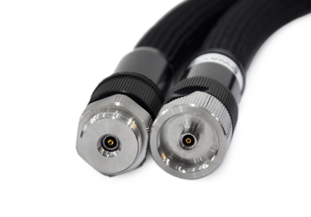

型號：SCVA3-185F185F-630VA

描述：NMD接口，1.85mm母-1.85mm母VNA專用測試電纜，DC-67GHz，配多層復合鎧甲

阻抗：50Ω

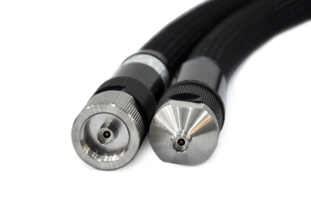

型號：SCVA3-24F24F-630VA

描述：NMD接口，2.4mm母-2.4mm母VNA專用測試電纜，DC-50GHz，配多層復合鎧甲

阻抗：50Ω

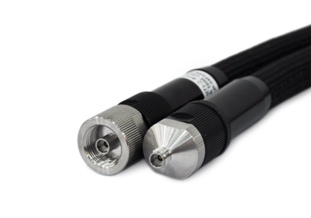

型號：SCVA3-185F185M-630VA

描述：NMD接口，1.85mm母-1.85mm公VNA專用測試電纜，DC-67GHz，配多層復合鎧甲

阻抗：50Ω

主要指標

SCVA3-35F35M-800VA

SCVA3-185F185F-630VA

SCVA3-24F24F-630VA

SCVA3-185F185M-630VA

基本信息	SCVA3-35F35M-800VA	SCVA3-185F185F-630VA	SCVA3-24F24F-630VA	SCVA3-185F185M-630VA
連接器1類型	NMD3.5mm, F	NMD1.85mm, F	NMD2.4mm, F	NMD1.85mm, F
連接器1體型	直
材料與電鍍	鈍化不銹鋼
連接器2類型	NMD3.5mm, M	NMD1.85mm, F	NMD2.4mm, F	NMD1.85mm, M
連接器2體型	直
材料與電鍍	鈍化不銹鋼
電纜長度	800mm	630mm	630mm	630mm
電氣性能參數
阻抗	50Ω
頻率范圍	DC-26.5GHz	DC-67GHz	DC-50GHz	DC-67GHz
駐波比	≤1.25	≤1.50	≤1.35	≤1.50
插入損耗	≤1.8dB	≤5.8dB	≤3.2dB	≤5.8dB
相位均衡	≤±2.5°	≤±6.5°	≤±3.5°	≤±6.5°
幅度均衡	±0.05dB
環境參數
工作溫度范圍	0°C至+40°C
存儲溫度范圍	從-40°C至+75°C
機械參數
鎧甲類型	多層復合鎧甲
最小彎曲半徑	50mm
護套外徑	15.2mm
插拔次數	>2000
