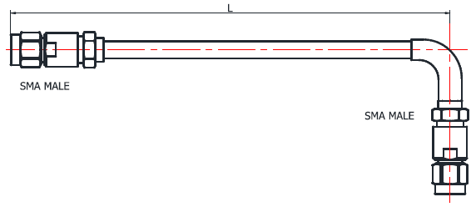

 | 型號：SCAP18-SMMSMRM-XXX 描述：SMA公頭，弧度彎頭測試電纜組件，低損穩相，DC-18GHz，配接電纜GT205A 阻抗：50Ω |

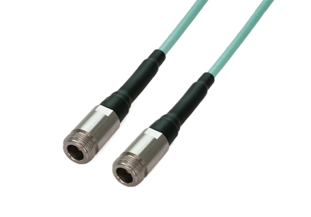

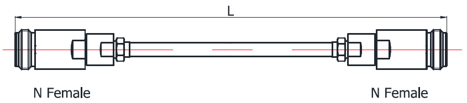

 | 型號：SCAP18-NFNF-XXX 描述：N型母頭測試電纜組件，低損穩相，DC-18GHz，配接電纜GT205A 阻抗：50Ω |
 | 型號：SCAP18-TNCMTNCM-XXX 描述：TNC公頭測試電纜組件，低損穩相，DC-18GHz，配接電纜GT210P 阻抗：50Ω |
 | 型號：SCAP18-35M35M-XXX 描述：3.5mm公頭測試電纜組件，低損穩相，DC-18GHz，配接電纜GT210P 阻抗：50Ω |

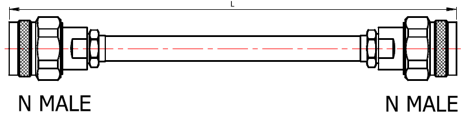

 | 型號：SCAP18-NMNM-XXX 描述：N型公頭測試電纜組件，低損穩相，大功率，DC-18GHz，配接電纜GT311A 阻抗：50Ω |

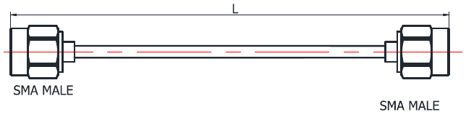

 | 型號：SCAP18-SMMSMM-XXX 描述：SMA公頭測試電纜組件，低損穩相，DC-18GHz，配接電纜GT210B 阻抗：50Ω |
 | 型號：SCAP18-SMMSMM-XXXM 描述：SMA公頭測試電纜組件，低損穩相，DC-18GHz，配接Micro-Coax原裝進口電纜HFE100D 阻抗：50Ω |
主要指標
基本信息 | SCAP18-SMMSMRM-XXX | SCAP18-NFNF-XXX | SCAP18-TNCMTNCM-XXX | SCAP18-35M35M-XXX | SCAP18-NMNM-XXX | SCAP18-SMMSMM-XXX | SCAP18-SMMSMM-XXXM |
連接器1類型 | SMA，公 | N型，母 | TNC，公 | 3.5mm，公 | N型，公 | SMA，公 | SMA，公 |
連接器1體型 | 直 | ||||||
連接器1極性 | 標準 | ||||||
連接器1材質 | 不銹鋼 | ||||||
連接器2類型 | SMA，公 | N型，母 | TNC，公 | 3.5mm，公 | N型，公 | SMA，公 | SMA，公 |
連接器2體型 | 弧彎 | 直 | |||||
連接器2極性 | 標準 | ||||||
連接器2材質 | 不銹鋼 | ||||||
配接電纜 | GT205A | GT205A | GT210P | GT210P | GT311A | GT210B | GT405 |
電氣性能參數 | |||||||
阻抗 | 50Ω | ||||||
頻率范圍 | DC-18GHz | ||||||
駐波比 | ≤1.3 | ≤1.35 | ≤1.35 | ≤1.25 | ≤1.25 | ≤1.25 | ≤1.25 |
插入損耗 | 詳見產品規格資料 | ||||||
相位均衡 | 1°@10GHz，2°@18GHz | 1°@10GHz，2°@18GHz | 2°@18GHz | 2°@18GHz | 5°@18GHz | 2°@18GHz | 2°@18GHz |
屏蔽性能 | <-100dB@1GHz | <-100dB@1GHz | <-100dB@1GHz | <-100dB@1GHz | <-100dB@1GHz | <-100dB@1GHz | <-100dB@1GHz |
額定功率 | 350W@5GHz，VSWR1.0 | 350W@5GHz，VSWR1.0 | 380W@5GHz，VSWR1.0 | 380W@5GHz，VSWR1.0 | 780W@5GHz，VSWR1.0 | 380W@5GHz，VSWR1.0 | 380W@5GHz，VSWR1.0 |
環境參數 | |||||||
工作溫度范圍 | -40°C至+165°C | -40°C至+85°C | -40°C至+165°C | ||||
2002/95/EC（RoHS） | 符合 | ||||||
電纜參數 | |||||||
中心導線 | 鍍銀銅線 | ||||||
絕緣體 | 低密度PTFE | ||||||
護套 | FEP | PUR | FEP | ||||
電容（pF/m） | 80.4 | 80.4 | 86 | 86 | 80.4 | 86 | 86 |
傳播速度（%） | 83 | 83 | 77 | 77 | 83 | 77 | 77 |
最小彎曲半徑 | 6.35mm | 6.35mm | 9.65mm | 9.65mm | 31.75mm | 9.65mm | 9.65mm |
護套直徑 | 5.21mm±0.13 | 5.21mm±0.13 | 5.5mm±0.13 | 5.5mm±0.13 | 7.90mm±0.13 | 5.33mm±0.13 | 5.33mm±0.13 |
