盛鉑科技推出的40GHz的低損測試電纜，根據工作的頻率所配置的接口為2.92mm或者2.4mm。主要滿足的是測試需求，以及部分高頻率的光電系統內部連接線需求。頻率較高，所以選擇的線纜一般比較細，插損相對較高，這也是為了更高的截止頻率做出的讓步。由于高頻的測試電纜比較精細和“嬌貴”，所以可以選擇給此類測試電纜加上鎧甲護套，鎧裝電纜組件有專門的板塊可供參考。

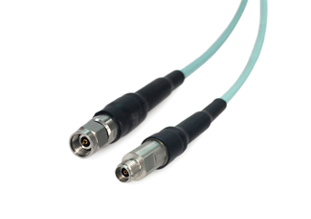

 | 型號：SCAP40-292M292F-XXX 描述：2.92mm公-2.92mm母接頭測試電纜組件，超低損穩相，DC-40GHz，配接電纜UFB142A 阻抗：50Ω |

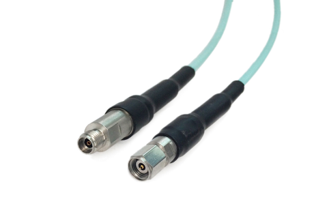

 | 型號：SCAP40-292F24M-XXX 描述：2.92mm母-2.4mm公接頭測試電纜組件，低損穩相，DC-40GHz，配接電纜GT147A 阻抗：50Ω |

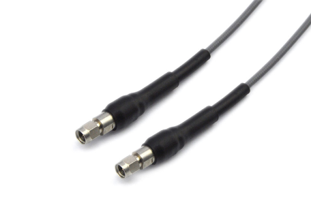

 | 型號：SCAP40-292M292M-XXX 描述：2.92mm公-2.92mm公接頭測試電纜組件，超低損穩相，DC-40GHz，配接電纜CXN3507 阻抗：50Ω |

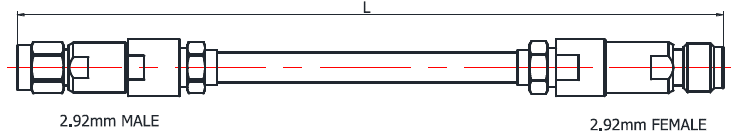

SCAP40-292M292F-XXX

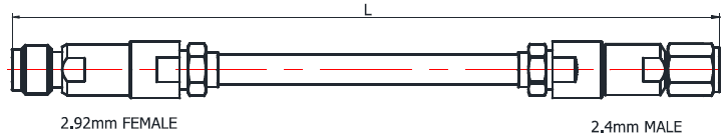

SCAP40-292F24M-XXX
SCAP40-292M292M-XXX
基本信息 | SCAP40-292M292F-XXX | SCAP40-292F24M-XXX | SCAP40-292M292M-XXX | |
連接器1類型 | 2.92mm，公 | 2.92mm，母 | 2.92mm，公 | |
連接器1體型 | 直 | |||
連接器1極性 | 標準 | |||
連接器1材質 | 不銹鋼 | |||
連接器2類型 | 2.92mm，母 | 2.4mm，公 | 2.92mm，公 | |
連接器2體型 | 直 | |||
連接器2極性 | 標準 | |||
連接器2材質 | 不銹鋼 | |||
配接電纜 | UFB142A | GT147A | GT3507 | |
鎧甲類型 | 無 | |||
電氣性能參數 | ||||
阻抗 | 50Ω | |||
頻率范圍 | DC-40GHz | |||
駐波比 | ≤1.44 | |||
插入損耗 | 詳見產品規格資料 | |||
相位均衡 | 2°@10GHz，3°@18GHz | 5°@18GHz | / | |
屏蔽性能 | <-100dB@1GHz | <-100dB@1GHz | <-90dB@1GHz | |
額定功率 | 70W@40GHz，VSWR1.0 | 220W@5GHz，VSWR1.0 | 200W@5GHz，VSWR1.0 | |
環境參數 | ||||
工作溫度范圍 | -40°C至+165°C | |||
2002/95/EC（RoHS） | 符合 | |||
電纜參數 | ||||
中心導線 | 鍍銀銅線 | |||
絕緣體 | 低密度PTFE | ePTFE | ||
護套 | FEP | |||
電容（pF/m） | 80.38 | 86 | / | |
傳播速度（%） | 83 | 77 | 85 | |
最小彎曲半徑 | 9.65mm | 6.35mm | 6.35mm | |
護套直徑 | 3.61mm±0.13 | 3.73mm | 3.60mm±0.13 | |
