參數 | 最小 | 典型 | 最大 | 單位 | |
輸出信號參數 | |||||
輸出頻率范圍 | 25 | 6000 | MHz | ||
輸出波形 | 正弦波 | ||||

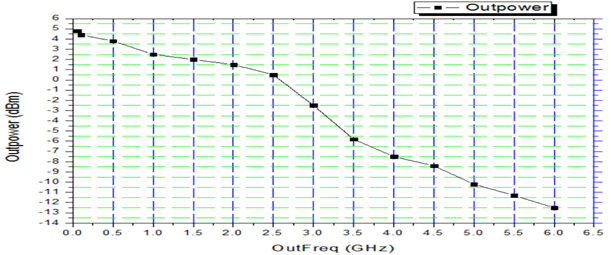

輸出功率（含測試曲線，見前頁） | -13 | 0 | 5 | dBm | |
頻率步進 | 1 | KHz | |||
跳頻時間 | 30 | 45 | 100 | μs | |
雜散抑制 | 25M~1500MHz | -75 | -70 | dBc | |
1500M~3000MHz | -75 | -70 | dBc | ||
3000M~6000MHz | -75 | -70 | dBc | ||
諧波抑制 | 25M~1500MHz | -15 | -9 | dBc | |
1500M~3000MHz | -20 | -15 | dBc | ||
3000M~6000MHz | -18 | -15 | dBc | ||
工作電壓 | +5.5 | +6.0 | +6.3 | V | |
工作電流 | 160 | 180 | 220 | mA | |
外部參考信號 | |||||
輸入信號頻率 | 50 | 100 | 350 | MHz | |
參考輸入電壓 | +1 | +2 | +3.3 | Vp-p | |
雜散抑制 | -80 | -75 | dBc | ||
輸入信號精度 | ±0.1 | ±0.5 | ±1 | ppm | |
極限參數 | |||||
工作溫度范圍 | -40~+75 | ℃ | |||
儲存溫度范圍 | -40~+85 | ℃ | |||
最大輸入電壓 | +6.5 | V | |||
相位噪聲(dBc/Hz)* | ||||||
頻率 頻偏 | 100MHz 典型值(最大值) | 500MHz 典型值(最大值) | 1GHz 典型值(最大值) | 3GHz 典型值(最大值) | 5GHz 典型值(最大值) | 6GHz 典型值(最大值) |
1kHz | -130(-110) | -115(-100) | -109(-100) | -103(-95) | -95(-90) | -93(-90) |
10kHz | -134(-115) | -118(-110) | -110(-105) | -105(-100) | -98(-95) | -97(-95) |
100kHz | -132(-122) | -119(-110) | -110(-105) | -105(-100) | -98(-95) | -97(-95) |
1MHz | -146(-132) | -135(-125) | -133(-120) | -124(-118) | -121 (-115) | -120(-115) |
外部參考信號 | ||
輸入參數 | 數值 | 單位 |
輸入信號頻率 | 100 | MHz |
輸入信號功率 | +13±2.0 | dBm |
頻率穩定度 | ±0.1 | ppm |
相位噪聲 | -150@1kHz | dBc/Hz |
-160@10kHz | dBc/Hz | |
-163@100kHz | dBc/Hz | |
-170@1MHz | dBc/Hz | |
盛鉑科技PDROUxxxx系列超低相位噪聲鎖相介質振蕩器可實現在1GHz至44GHz范圍內基于參考頻率整數倍的任意固定頻率高質量信號輸出。PRDOUxxxx系列通過雙環取樣鎖相和低相噪階躍二極管實現取樣鑒相和的方式將微波介質產生的振蕩頻率進行鎖定，以獲得非常優異的相噪特性。 PDROUxxxx系列另一個重要特點在于它擁有內參考輸入和外參考輸入兩種型號，這種緊靈活湊的設計可以更好的根據用戶實際應用需求集成到各種高性能的微波組件、無線接收機、數字采集等系統中。 該產品的超低相位噪聲特征尤其適合作為高精度高速ADC/DAC時鐘使用。
