首頁 > 產品展示 > 射頻、微波信號產生與分析 > 射頻/微波信號源 > APSIN4010 4GHz射頻信號源
APSIN4010擁有較寬，且精準平衡的輸出功率范圍，以及雜散抑制。憑借完整小數分頻器進行的高級頻率合成帶來低SSB相位噪聲和μHz頻率分辨率。
也可延伸功率水平，精確至-130 dBm。
APSIN4010包含AM、直流耦合、低失真、寬頻帶-FM、PM、FSK和PSK、頻率啁啾音，以及高速脈沖調制，并采用內部脈沖序列發生器作為標配。共有三個內部調制源可用。APSIN4010的所有調制模式均可結合使用。這樣可產生用于現代通信和定位系統的復合調制信號。脈沖調制和FM結合模擬多普勒效應或線性調頻信號。同步的AM和脈沖調制提供帶旋轉天線的脈沖雷達應用中出現的信號類型。FM和AM的結合可用于檢查FM接收器的衰落效應。
APSIN4010采用超穩定的溫度補償100 MHz基準（OCXO），以確保低偏差，并且可鎖相至1至200 MHz之間任何穩定的外部基準。
APSIN4010支持各種標準接口，如USB-TMC、LAN和GPIB。

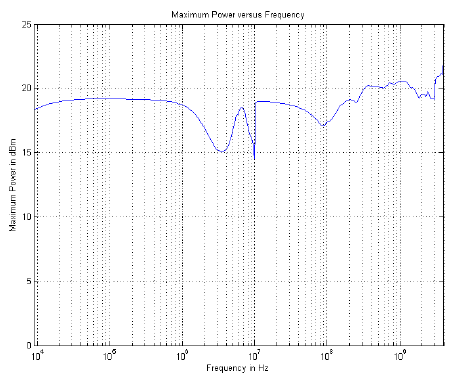

最高功率輸出特性 典型頻率響應
技術指標：
參數 | 最小值 | 類型 | 最大值 | 注釋 | |
頻率范圍 | 9 KHz | 4 GHz | |||
分辨率 | 0.001 Hz | ||||
相位分辨力 | 0.1 deg | ||||
解決時間 | 20 ms | 100ms | |||
頻率更新速率列表/掃描模式 | 400 ms 400 ms | 時間從接收到SCPI命令開始 | |||
SSB相位噪聲@1 GHz | |||||
@ 1 kHz，來自載波 | -120 dBc/Hz | ||||
@ 20 kHz，來自載波 | -128 dBc/Hz | ||||
頻譜純度 | |||||
輸出諧波 | -40 dBc | -30 dBc | Pout=+10 dBm；f>10 MHz | ||
次諧波 | -70 dBc | ||||
非諧波雜散 | |||||
<1 MHz | -70 dBc | -60 dBc | Pout=+10 dBm | ||
> 1 MHz | -75 dBc | -65 dBc | |||
殘余FM @ 1 GHz | |||||
12 Hz | 0.03 kHz至23 kHz | ||||
功率級 | |||||
范圍 | |||||
9 kHz至10 MHz | -30 dBm | +13 dBm | ALC開 | ||
>10 Mhz | -30 dBm | +16 dBm | |||
-130 dBm | 有選件PE3 | ||||
電平分辨率 | 0.01 dB | ||||
電平不確定性 | <0.8 dB | ALC開，>-30 dBm | |||
<1.2 dB | ALC開，>-110 dBm | ||||
輸出阻抗 | 50W | ||||
VSWR | < 2 | ||||
基準頻率輸入 | 8 MHz | 250MHZ | 用戶可編程 | ||
基準輸入電平 | -5 dBm | 0 dBm | +13 dBm | ||
鎖定范圍 | +/-1.0 | ||||
1000ppm | |||||
基準輸入阻抗 | 50 Ws | ||||
內部基準頻率輸出 | 10MHZ | ||||
內部基準的初始精度 | ±40 ppb | 在23±3℃下，在標定時間進行標定 | |||
溫度穩定性（0至50℃） | ±100 ppb | ||||
第一年老化 | 0.2″pp | ||||
每天老化（運行30天后） | 5 ppb | ||||
預熱時間 | 5分鐘 | ||||
