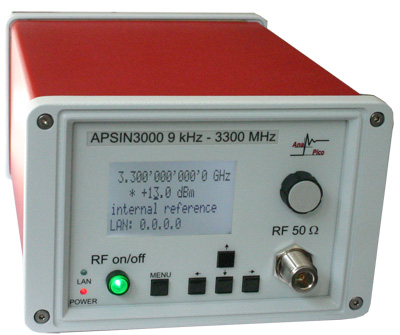

首頁 > 產品展示 > 射頻、微波信號產生與分析 > 射頻/微波信號源 > Anapico APSIN3000HC高轉換速度低噪聲3.3GHz信號發生器
APSIN3000HC信號發生器安裝在一個很小但很牢固的外殼內，結合了的技術性能與真正的可便攜性。適用于需要高質量CW源的應用，無論是在擁擠的室內環境，或是（通過內置電池通電）室外應用。它是昂貴的射頻信號發生器的替代品，適用于需要以具有吸引力的價格實現小型射頻性能的應用。
APSIN緊湊、堅固的設計允許在實驗室或生產測試車間等擁擠的環境中將多個裝置堆疊使用。也可選擇19英寸機架安裝套件。重量輕（裝備齊全后低于3千克）和可選的內置可充電電池使APSIN成為便于使用的真正便攜式儀器。
APSIN內置超穩定溫度補償100 MHz基準（OCXO，精度<100 ppb），并可鎖相至可選外部基準。多臺裝置可以同步，并將裝置的基準輸入和輸出進行串級鏈接。在生產測試環境內集成多個信號源現在變得十分簡單、經濟、可重復。
APSIN使用標準的以太網LAN接頭（RJ-45）和TCP/IP協議，并采用SCPI 1999命令語言，可通過LAN或任何PC或筆記本電腦實現遠程控制。此儀器配有可快速安裝的圖形用戶界面（GUI）。額外提供的軟件（API、DLL）直接將信號發生器集成至更大的自動化測試系統或測量設備。帶旋鈕的直觀前板可方便地直接使用APSIN的所有功能。

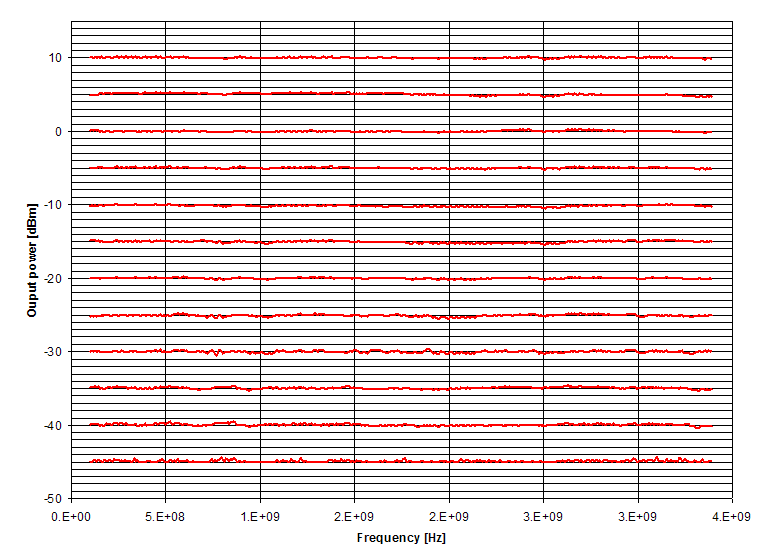

SSB相位噪聲 電平精度
技術指標：
參數 | 最小值 | 類型 | 最大值 | 注釋 |
頻率范圍 | 9 KHz | 3300 MHz | 最多可設定為3400 MHz | |
分辨率 | 0.001 Hz | 1 | ||
相位分辨率 | 0.1 deg | |||
解決時間 | 20 ms | 200 ms | ||
頻率更新速率列表/掃描模式 | 2 ms | 1 ms | 2 | |
SSB相位噪聲 | ||||
@ 1 kHz，來自載波 | -120 dBc/ Hz | 3 | ||
@ 20 kHz，來自載波 | -130 dBc/ Hz | 3 | ||
@ 100 kHz，來自載波 | -132 dBc/ Hz | 3 | ||
寬頻帶噪聲 | -146 dBc/ Hz -150 dBc/ Hz | 載波<1.5 GHz 載波>1.5 GHz | ||
總跳動 | 120 fs RMS | BW，超過10 Hz至20 MHz（f=1 GHz） | ||
功率級 | ||||
范圍 9 kHz至10 MHz 10 MHz至3.3 GHz 9 kHz至3.3 GHz 9 kHz至3.3 GHz |
-30 dBm -30 dBm -100 dBm -120 dBm |
+8 dBm +13 dBm |
4 4 選件PE 選件PE3 | |
分辨率 | 0.1 dB | 0.02 dB，經由SCPI | ||
電平不確定性 | ±0.2 dB | ±1 dB | 5 | |
輸出阻抗 | 50Ω | |||
頻譜純度 輸出諧波 次諧波 |
-40 dBc -70 dBc |
-30 dBc
|
6
| |
接近載波（偏移<1 MHz）寬頻的非諧波雜散 |
-80 dBc -70 dBc |
-60 dBc -55 dBc |
6 | |
殘余FM @ 1GHz | 1.5 Hz RMS | 0.3 kHz至3 kHz，加權（ITU-T） | ||
15 Hz RMS | 0.01 kHz至15 kHz | |||
殘余AM @ 1GHz | 0.01 % | RMS值（0.01 kHz至15 kHz） | ||
頻率掃描 掃描類型：線性、對數、隨機 | ||||
步驟時間 | 1.0 ms | |||
停站時間 | 50 ms | 10 s | ||
關閉時間（包括瞬態時間） | 0或50 ms | 步驟時間 | 7 | |
定時精度/點 | 0.2 ms | 0.6 ms | ||
功率掃描 掃描類型：直線、列表 | ||||
步驟時間 | 400 ms | |||
停站時間 | 50 ms | 10 s | ||
關閉時間（包括瞬態時間） | 0或50 ms | 步驟時間 | 7 | |
時間分辨率 | 0.2 ms | |||
定時精度/點 | 0.2 ms | 0.6 ms | ||
通用列表掃描 允許單獨設定各點的頻率、功率、停留時間和關機時間 | ||||
列表尺寸 | 2 | 3’501 | ||
步驟時間 | 1.0 ms | |||
停站時間 | 50 ms | 10 s | ||
關閉時間（包括瞬態時間） | 0或50 ms | 步驟時間 | 7 | |
時間分辨率 | 0.2 ms | |||
定時精度/點 | 0.2 ms | 0.6 ms | ||
