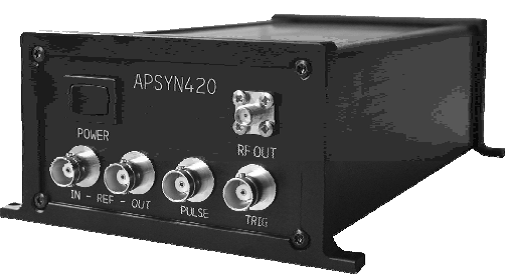

首頁 > 產品展示 > 射頻、微波信號產生與分析 > 射頻/微波信號源 > Anapico APSYN420 20GHz 噪聲合成模塊
APSYN420提供專業的掃描功能和寬帶調頻，以及窄脈沖調制。
此模塊具有USB和LAN接口，可使用SCPI 1999命令集控制。它采用6V直流的外部電源，功耗不到10瓦。

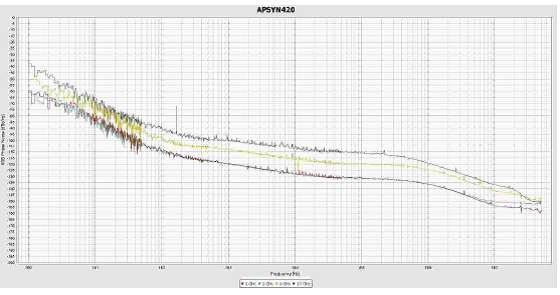

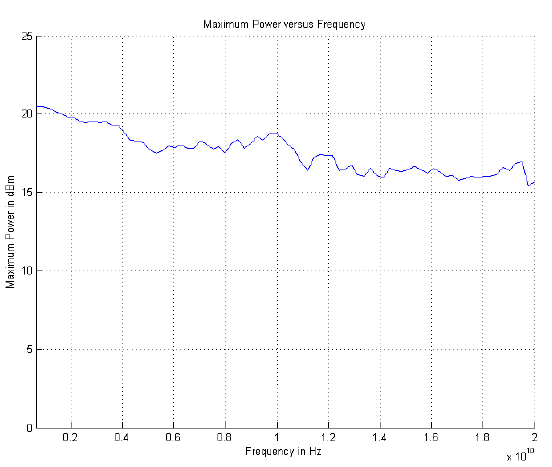

相位噪聲性能 輸出功率 0.5至20 GHz（APSYN420C）

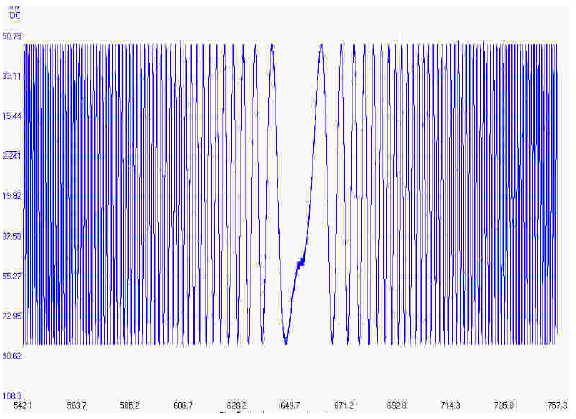

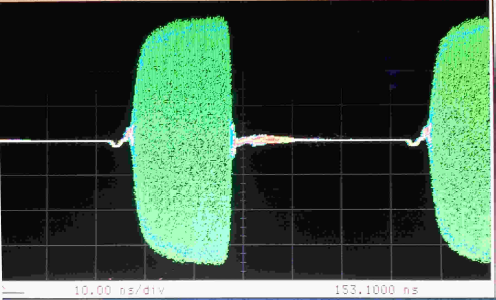

脈沖調制（寬度20 ns，周期100 ns） 線性調頻脈沖（相位連續，帶寬1 GHz）
主要技術指標：
參數 | 最小值 | 類型 | 最大值 | 注釋 |
頻率范圍 | 0.5 GHz 0.65 GHz | 20 GHz 20 GHz | APSYN420C APSYN420B | |
分辨率 | 0.001 Hz | |||
相位分辨力 | 0.1 deg | |||
解決時間 | 20 ms | 100ms | ||
頻率更新速率列表/掃描模式 | 200 ms 100ms | 時間從接收到SCPI命令開始 | ||
SSB相位噪聲@10 GHz | ||||
@ 1 kHz，來自載波 | -98 dBc/Hz | |||
@ 20 kHz，來自載波 | -108 dBc/Hz | |||
寬頻帶噪聲 | -150 dBc/ Hz | |||
輸出功率等級 | （另見曲線圖）。 | |||
+15 dBm | APSYN420C | |||
+16 dBm | < 8 GHz APSYN420B | |||
+12 dBm | 8-10 GHz APSYN420B | |||
+14 dBm | 10-18 GHz APSYN420B | |||
+10 dBm | 18-20 GHz APSYN420B | |||
逆功率保護 | ||||
直流電壓 | 7 V | |||
射頻功率 | 20 dBm | |||
輸出阻抗 | 50W | |||
VSWR | 1.8 | |||
頻譜純度 輸出諧波 |
-25 dBc |
-12 dBc | （另見曲線圖）。 | |
-75 dBc | ||||
次諧波 | -60 dBc | |||
非諧波雜散 |
-75 dBc |
-60 dBc |
