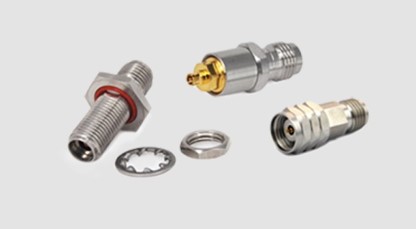

首頁 > 產品展示 > 射頻、微波模塊 > 電纜組件 > SCOA系列同軸轉接器
 | 型號：SCOA-292M185F-JKS 描述：2.92mm(公)-1.85mm(母)精密轉接器，不銹鋼材質，DC-40GHz，50Ω |
 | 型號：SCOA-292M185M-JJS 描述：2.92mm(公)-1.85mm(公)精密轉接器，不銹鋼材質，DC-40GHz，50Ω |
 | 型號：SCOA-SMAFSMAF-KFKG 描述：SMA(母)-SMA(母)精密轉接器，四孔法蘭，不銹鋼材質，DC-26.5GHz，50Ω |
 | 型號：SCOA-292F292F-KFKG 描述：2.92mm(母)-2.92mm母)精密轉接器，四孔法蘭，不銹鋼材質，DC-40GHz，50Ω |
 | 型號：SCOA-292F185M-KJS 描述：2.92mm(母)-1.85mm(公)精密轉接器，不銹鋼材質，DC-40GHz，50Ω |
 | 型號：SCOA-292F185F-KKS 描述：2.92mm(母)-1.85mm(母)精密轉接器，不銹鋼材質，DC-40GHz，50Ω |
 | 型號：SCOA-292M24M-JJS 描述：2.92mm(公)-2.4mm(公)精密轉接器，不銹鋼材質，DC-40GHz，50Ω |
 | 型號：SCOA-292M24F-JKS 描述：2.92mm(公)-2.4mm(母)精密轉接器，不銹鋼材質，DC-40GHz，50Ω |
 | 型號：SCOA-292F24M-KJS 描述：2.92mm(母)-2.4mm(公)精密轉接器，不銹鋼材質，DC-40GHz，50Ω |
 | 型號：SCOA-292F24F-KKS 描述：2.92mm(母)-2.4mm(母)精密轉接器，不銹鋼材質，DC-40GHz，50Ω |
 | 型號：SCOA-24FGPPOM-KJ 描述：2.4mm(母)-GPPO(Mini-SMP)(公)精密轉接器，不銹鋼材質，DC-40GHz，50Ω |
 | 型號：SCOA-292F292F-KYKG 描述：2.92mm(母)-2.92mm母)精密轉接器，穿墻法蘭，不銹鋼材質，DC-40GHz，50Ω |
基本信息 | SCOA-292M185F-JKS | SCOA-292M185M-JJS | SCOA-SMAFSMAF-KFKG | SCOA-292F292F-KFKG | SCOA-292F185M-KJS | SCOA-292F185F-KKS |
連接器1類型 | 2.92mm，公 | 2.92mm，公 | SMA，母 | 2.92mm，母 | 2.92mm，母 | 2.92mm，母 |
連接器1極性 | 標準 | |||||
連接器2類型 | 1.85mm，母 | 1.85mm，公 | SMA，母 | 2.92mm，母 | 1.85mm，公 | 1.85mm，母 |
連接器2極性 | 標準 | |||||
外觀形狀 | 直 | |||||
電氣性能參數 | ||||||
阻抗 | 50Ω | |||||
頻率范圍 | DC-40GHz | DC-26.5GHz | DC-40GHz | |||
駐波比 | ≤1.15 | ≤1.15 | ≤1.10@18GHz， ≤1.20@26.5GHz | ≤1.20 | ≤1.15 | ≤1.20 |
插入損耗 | ￡≤ 0.05 xSqt.(f_GHz) | |||||
環境參數 | ||||||
工作溫度范圍 | -55°C ~+165°C | |||||
2002/95/EC（RoHS） | 符合 | |||||
電纜參數 | ||||||
中心導體 | 鈹銅鍍金 | |||||
外部導體 | 不銹鋼 | |||||
主體 | 不銹鋼 | |||||
絕緣體 | PEI | PTFE | PEEK | PEI | ||
基本信息 | SCOA-292M24M-JJS | SCOA-292M24F-JKS | SCOA-292F24M-KJS | SCOA-292F24F-KKS | SCOA-24FGPPOM-KJ | SCOA-292F292F-KYKG |
連接器1類型 | 2.92mm，公 | 2.92mm，公 | 2.92mm，母 | 2.92mm，母 | 2.4mm，母 | 2.92mm，母 |
連接器1極性 | 標準 | |||||
連接器2類型 | 2.4mm，公 | 2.4mm，母 | 2.4mm，公 | 2.4mm，母 | GPPO（Mini-SMP），公 | 2.92mm，母 |
連接器2極性 | 標準 | |||||
外觀形狀 | 直 | |||||
電氣性能參數 | ||||||
阻抗 | 50Ω | |||||
頻率范圍 | DC-40GHz | |||||
駐波比 | ≤1.15 | ≤1.15 | ≤1.15 | ≤1.20 | ≤1.25 | ≤1.25 |
插入損耗 | ￡≤ 0.05 xSqt.(f_GHz) | |||||
環境參數 | ||||||
工作溫度范圍 | -55°C ~+165°C | |||||
2002/95/EC（RoHS） | 符合 | |||||
電纜參數 | ||||||
中心導體 | 鈹銅鍍金 | |||||
外部導體 | 不銹鋼 | |||||
主體 | 不銹鋼 | |||||
絕緣體 | PEI | PEEK | ||||
